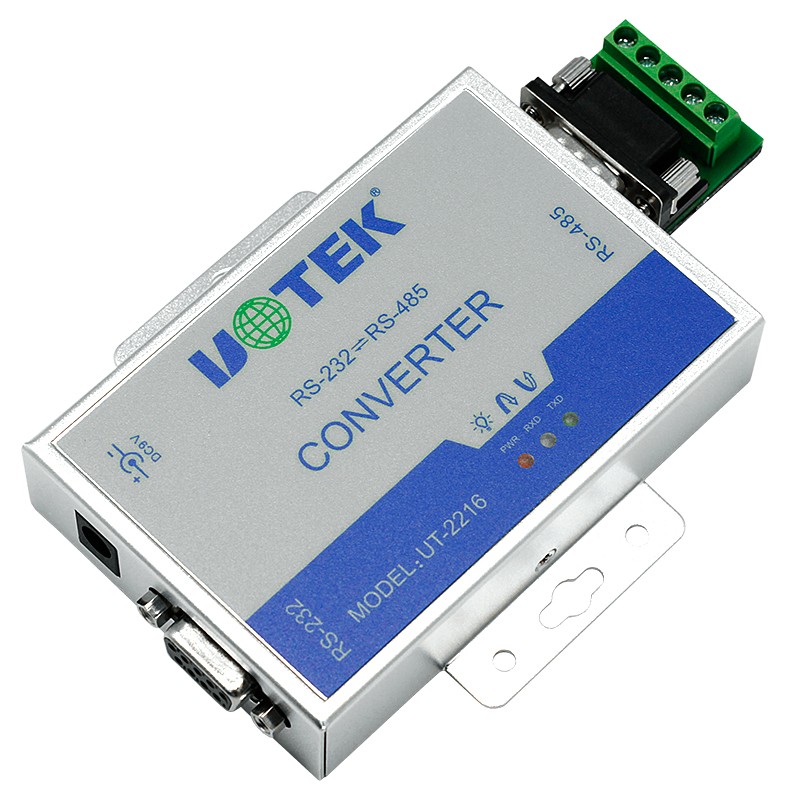

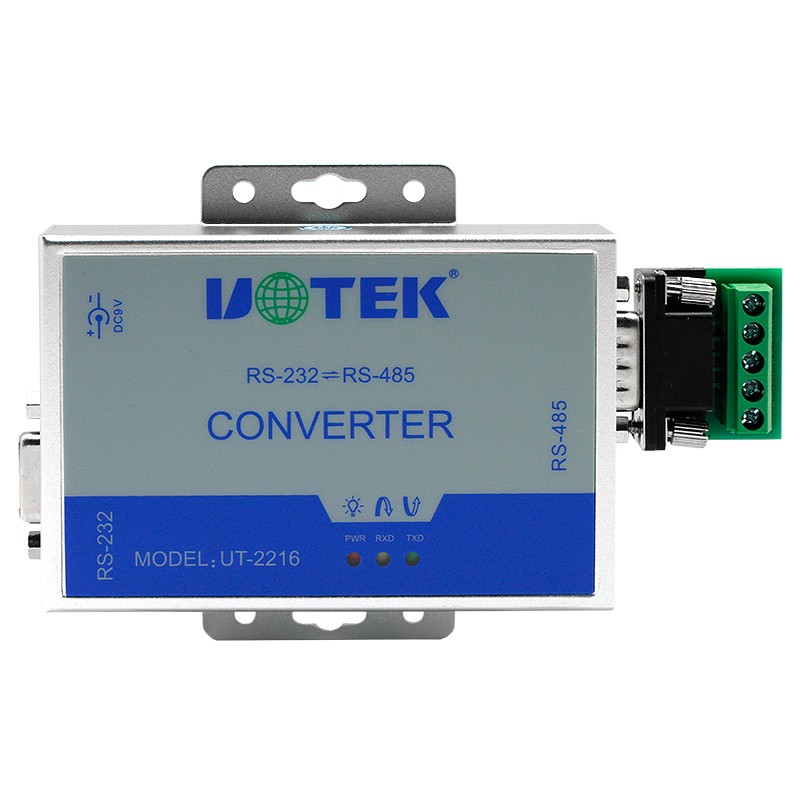

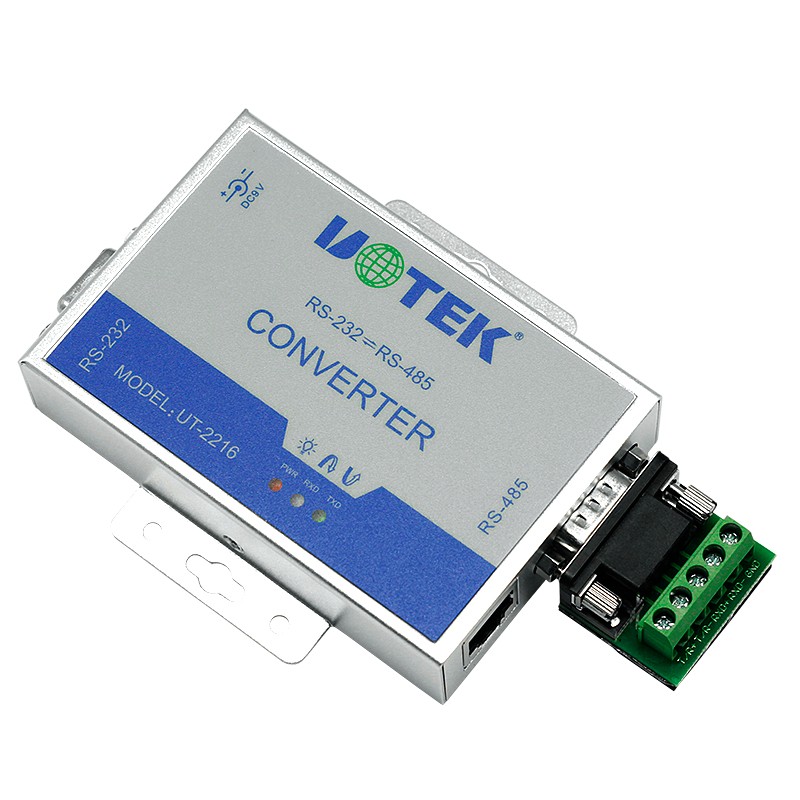

產品名稱:高性能RS-232轉RS-485轉換器
規格型號:UT-2216
接口特性:接口兼容EIA/TIA的RS-232C、RS-485標準
保護等級:RS-485接口每線600W的雷擊浪涌保護
工作方式:異步半雙工
產品概述：
UT-2216接口轉換器、兼容RS-232C、RS-485標準，能夠?qū)味说腞S-232信號轉換為平衡差分的RS-485信號，內置快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING），提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-485接口的高速傳輸。 RS-232接口端通過一個DB9母頭的連接器與兼容RS-232C標準接口相連，RS-485端通過DB9公頭的連接器連接。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)，無需跳線設置實現半雙工(RS-485)模式轉換，即插即用。確保適合一切現有的通信軟件和接口硬件，不需要對以前的基于RS-232的工作方式作任何軟件的修改。
UT-2216接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接32個RS-485接口設備，數據通訊速率300-115.2Kbps，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式RS-232到RS-485轉換。
產品參數：
| 接口特性 | 接口兼容EIA/TIA的RS-232C、RS-485標準 |

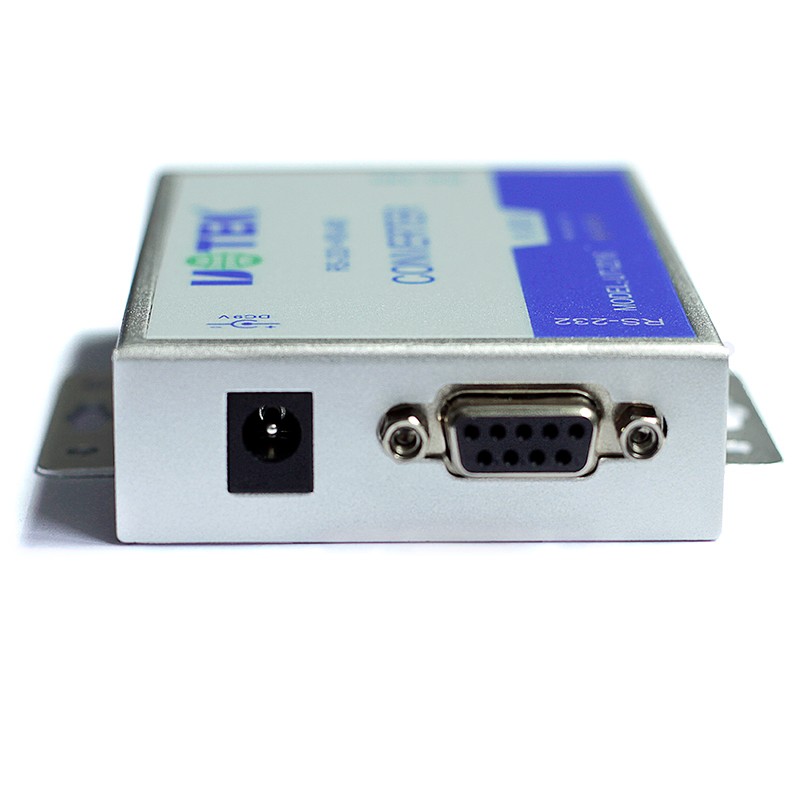

| 電氣接口 | RS-232接口輸入DB9孔型的連接器，RS-485接口輸出DB9針型、RJ-45的連接器 |
| 保護等級 | RS-485接口每線600W的雷擊浪涌保護 |
| 工作方式 | 異步半雙工 |
| 信號指示 | 三個信號指示燈電源(PWR)、發送(TXD)、接收(RXD) |
| 傳輸介質 | 雙絞線或屏蔽線 |
| 傳輸速率 | 115.2K BPS 到300M 38.4K BPS 到 600M 9600 BPS 到 1.200KM |
| 外形尺寸 | 106mm×87mm×22mm |
| 使用環境 | -25℃ 到 70℃，相對濕度為5%到95% |
| 傳輸距離 | 1200米（115200bps-9600bps） |
訂購信息：
| 型號 | UT-2216 | |
| 信號/接口 | RS-232 | DB9母頭 |
| RS-485 | DB9公關/RJ45 | |
| 接口保護等級 | RS-232 | ±15KV ESD |
| RS-485/422 | ±15KV ESD/600W浪涌 | |
| 通訊速率 | 300bps-115.2kbps | |
| 使用環境 | 溫度 | -25/70℃ |
| 濕度 | 5-95% | |
| 電源 | 有源 | 9-24VDC |
備注：以上產品配件為電源串口線接線端子。

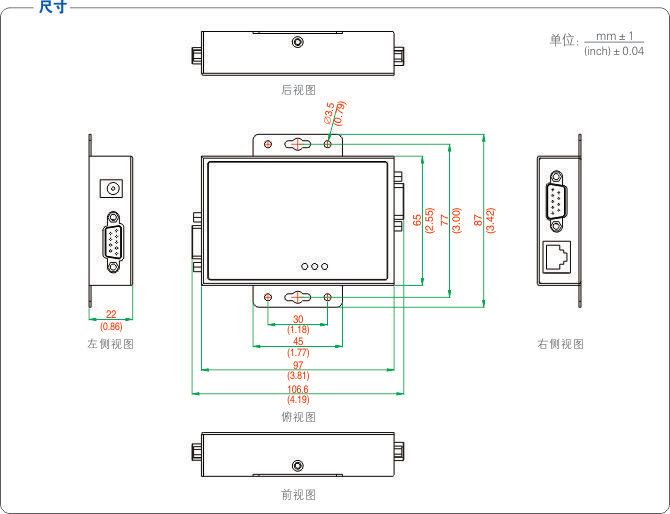

產品尺寸：

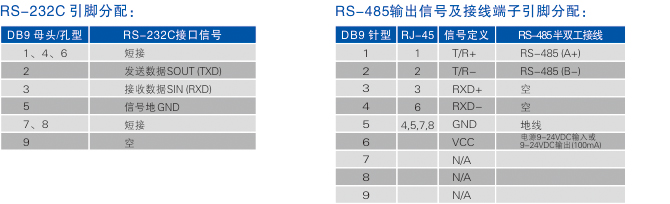

連接器和信號：
