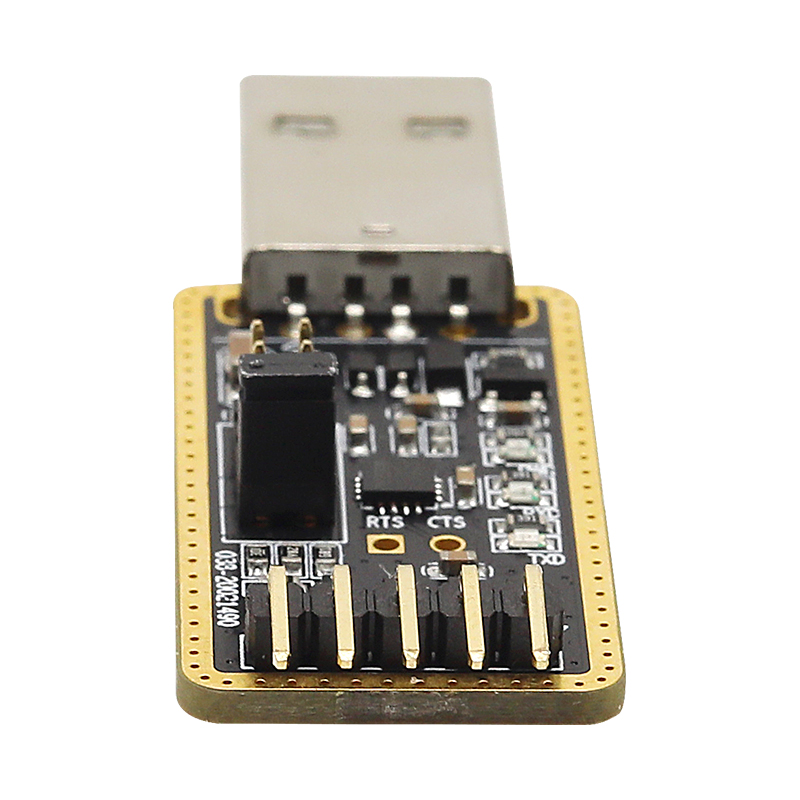

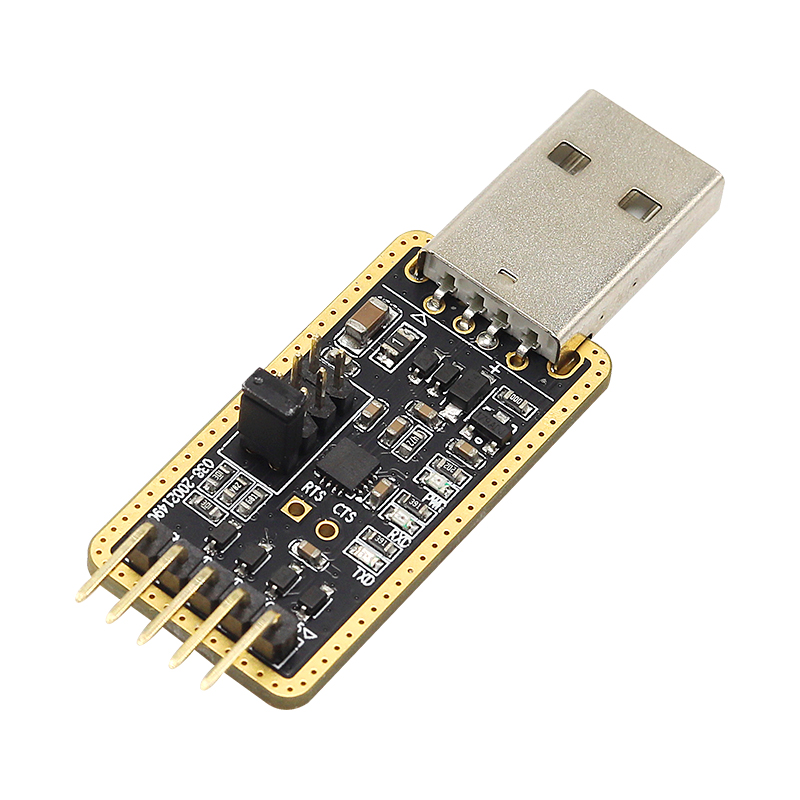

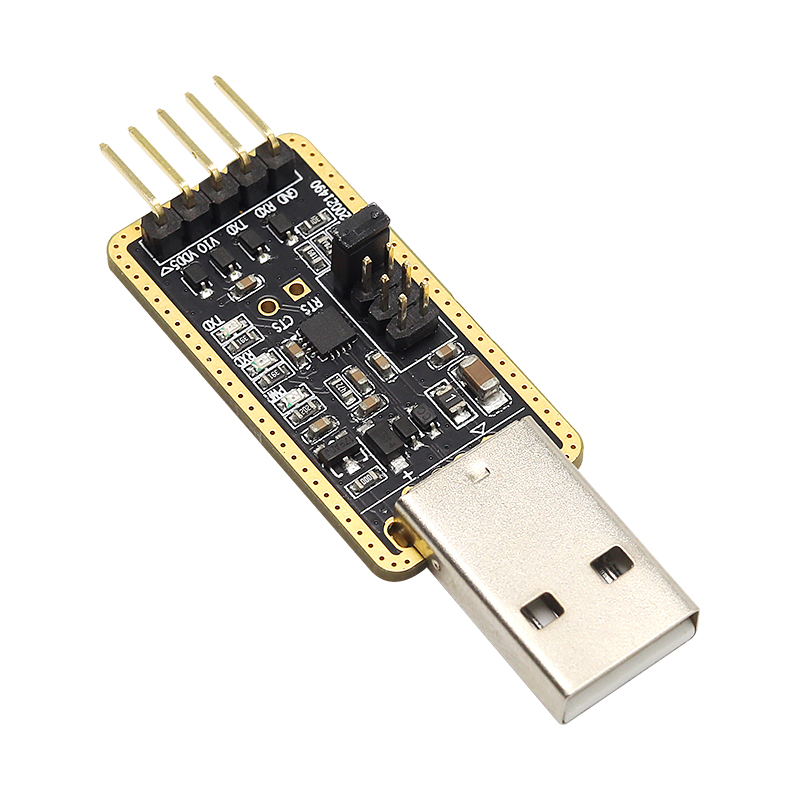

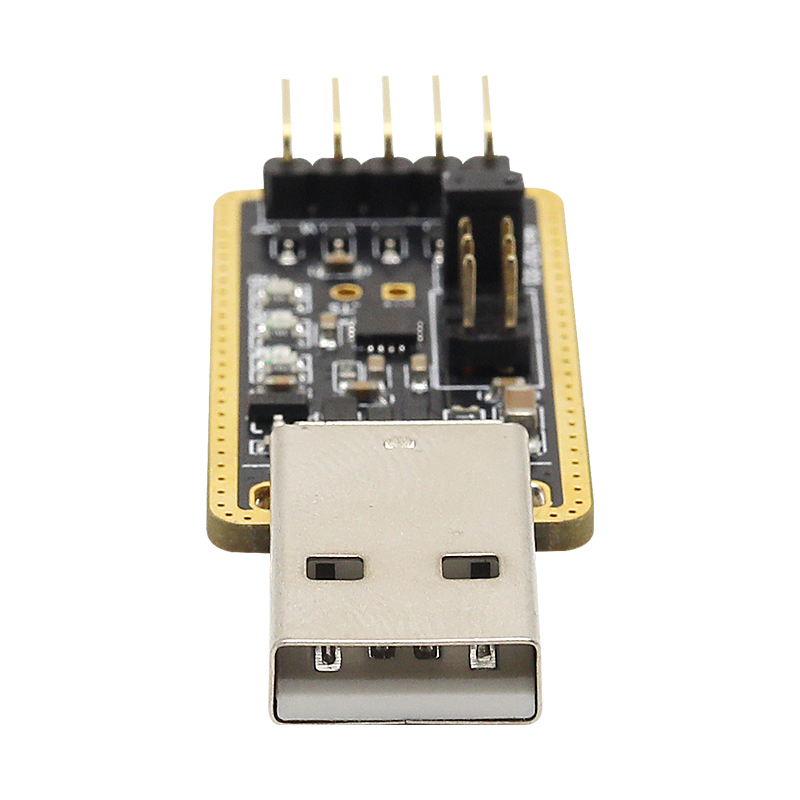

產品名稱：USB 轉 TTL 下載模塊
規格型號：UT-CH343P
標準:遵從 USB,2.0 標準向下，兼容 TTL 標準
USB 信號:VCC、DATA-、DATA+、GND、FG
TTL 信號:VCC、VIO、TXD、RXD、GND 預留 CTS、RTS
工作方式:異步全雙工通訊
產品概述：
UT-CH343P 是一款通用的 USB 轉 TTL 下載模塊，無需外加電源，兼容 USB、TTL標準，能夠將 UT-CH343P 下載模塊可以為點到點的通信提供可靠的連接，數據通訊速率 300bps-3Mbps，帶有電源指示燈及數據流量指示燈、支持的通訊方式有 USB 到 TTI轉換，廣泛運用于串口通信，單片機下載器，路由器固件升級，編程機等設備。產品可支持 TTL 電平 1.8V、2.5V、3.3V、5V 自由切換，以及電源指示燈和數據發送與接收指示燈，預留了 RTS 和 CTS 可供使用，具有體積小，性能高的優點。
規格參數：
●標準:遵從 USB,2.0 標準向下，兼容 TTL 標準
●USB 信號:VCC、DATA-、DATA+、GND、FG
●TTL 信號:VCC、VIO、TXD、RXD、GND 預留 CTS、RTS
●工作方式:異步全雙工通訊

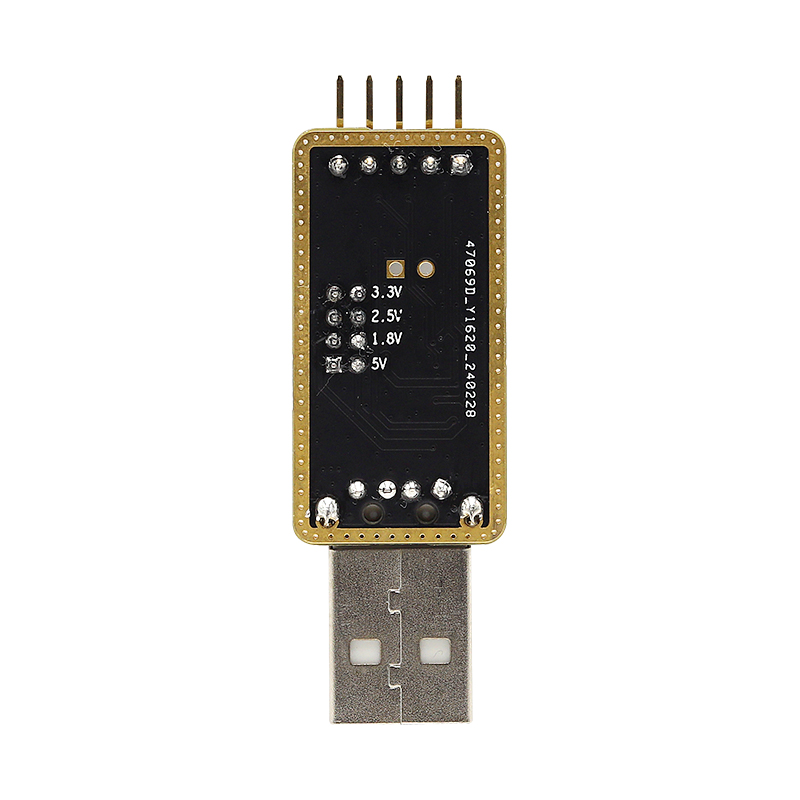

●TTL 電平:1.8V/2.5V/3.3V/5V 可調
●方向控制:采用數據流向自動控制技術，自動判別和控制數據傳輸方向
●波特率:300bps-3Mbps，自動偵測串口信號速率
●負載能力:支持點到點每臺轉換器可允許連接1個TTL接口設備
●傳輸距離:USB 端5米，USB 日不超過5米
●接口指示:三個信號指示燈電源(PWR)發送(TXD)接收(RXD)
●傳輸介質:雙絞線或屏蔽線
●適用范圍:串口通信、單片機下載器、刷機板、UART、PLC、編程機等
●工作電流:小于 40mA
●使用環境:-40 度到 85 度，相對溫度為 5%到 95%
●接口保護:TXD、RXD 等 IO 腳每線 15KV 空氣靜電，8KV接觸靜電防護
●支持 Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/11/CE/Mac/Linux 等
