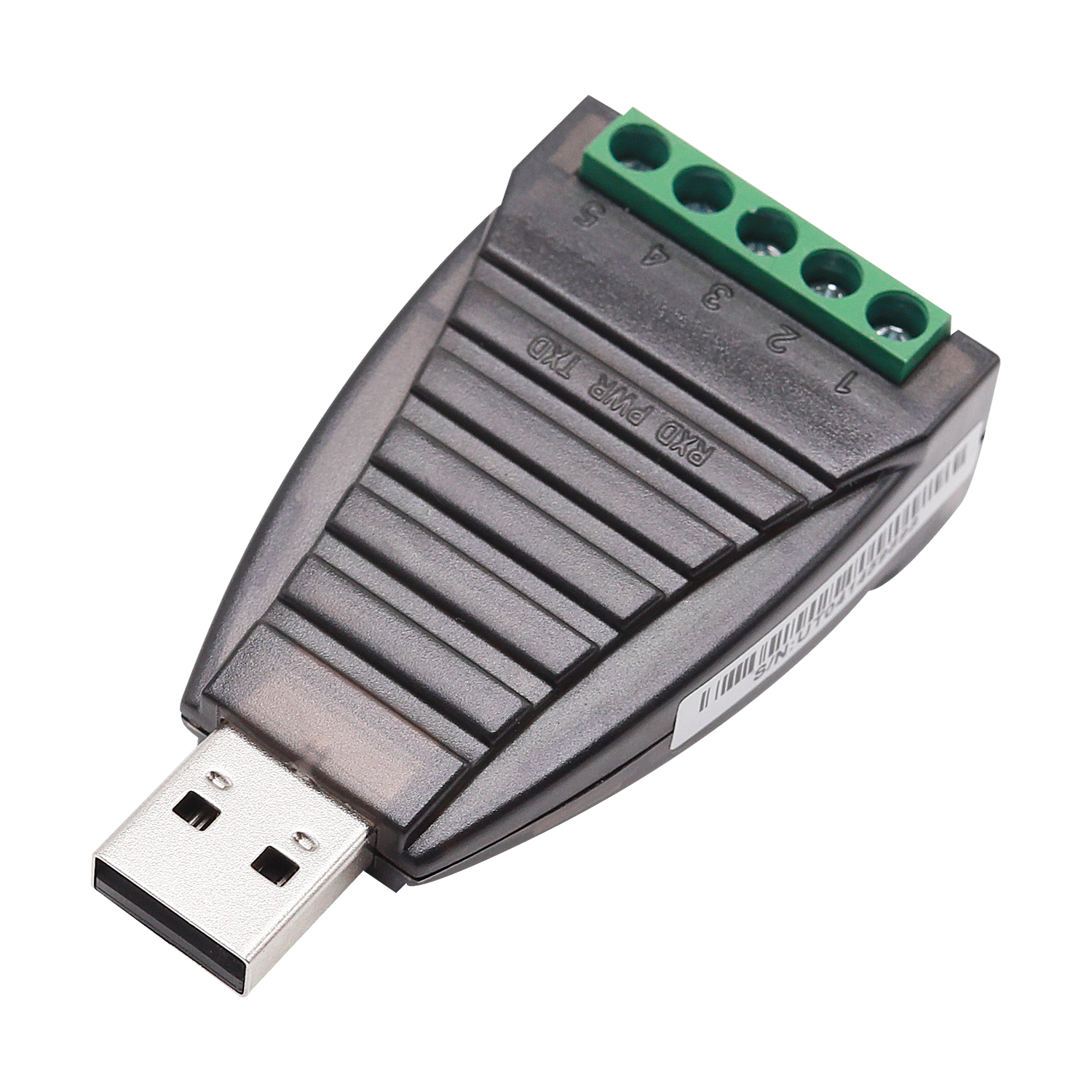

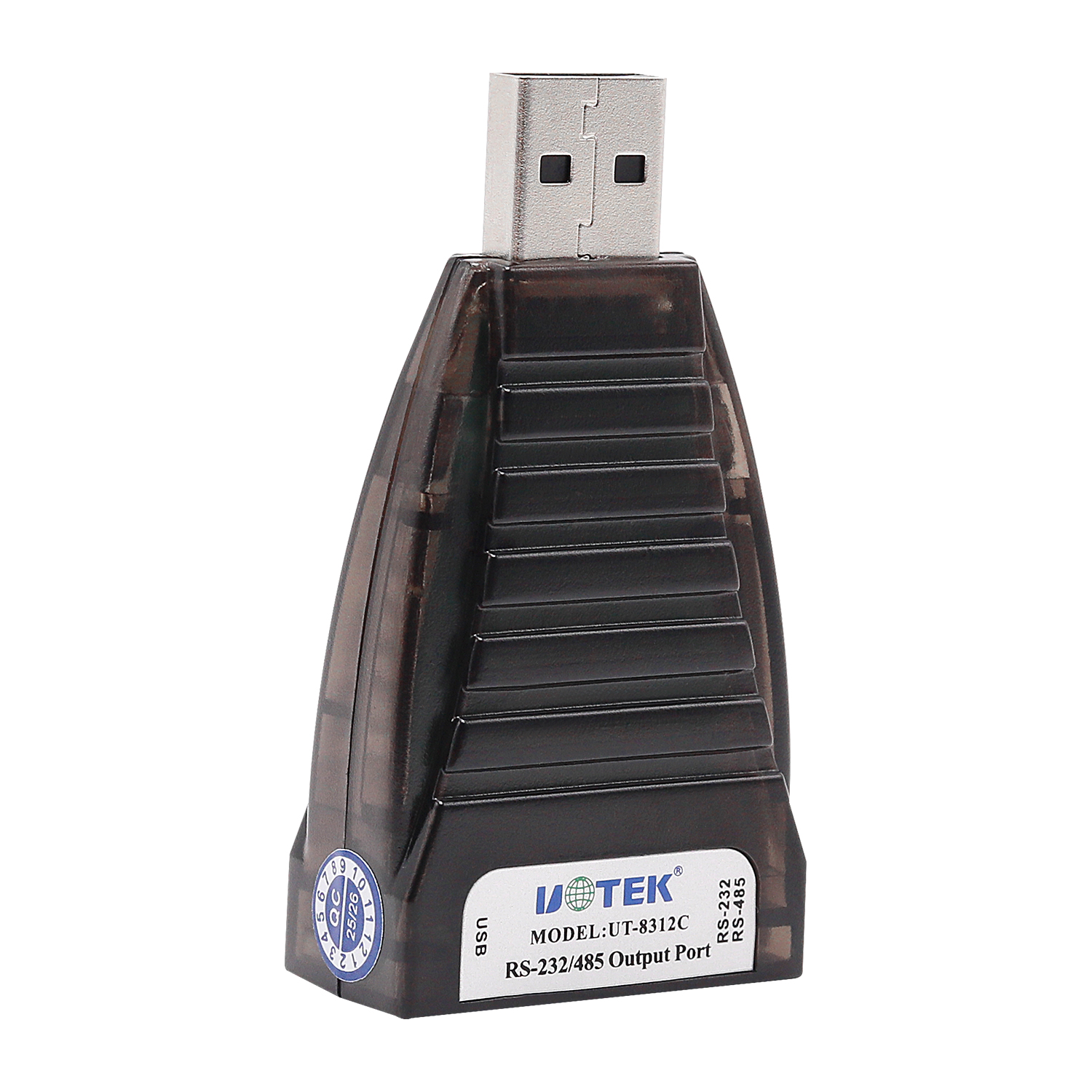

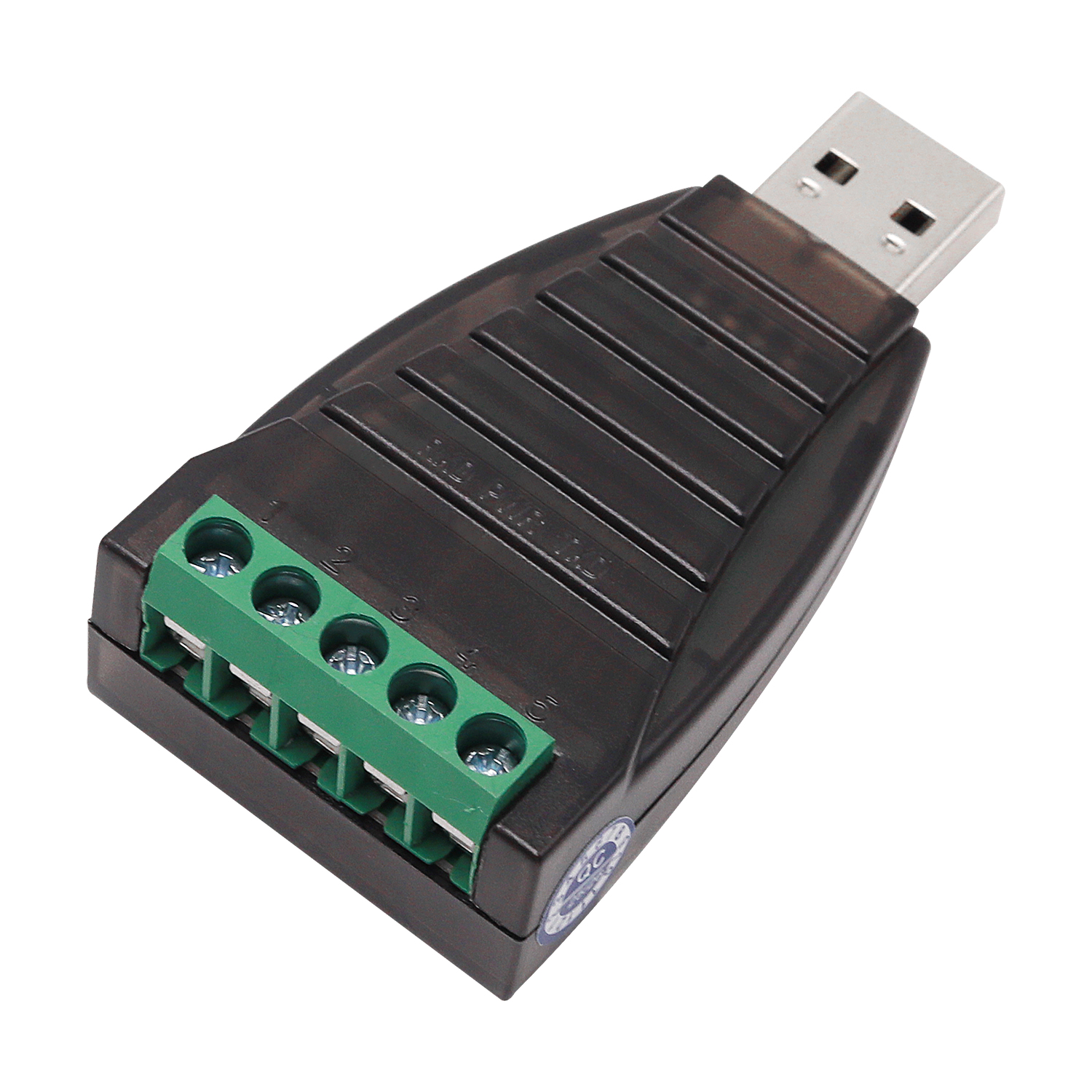

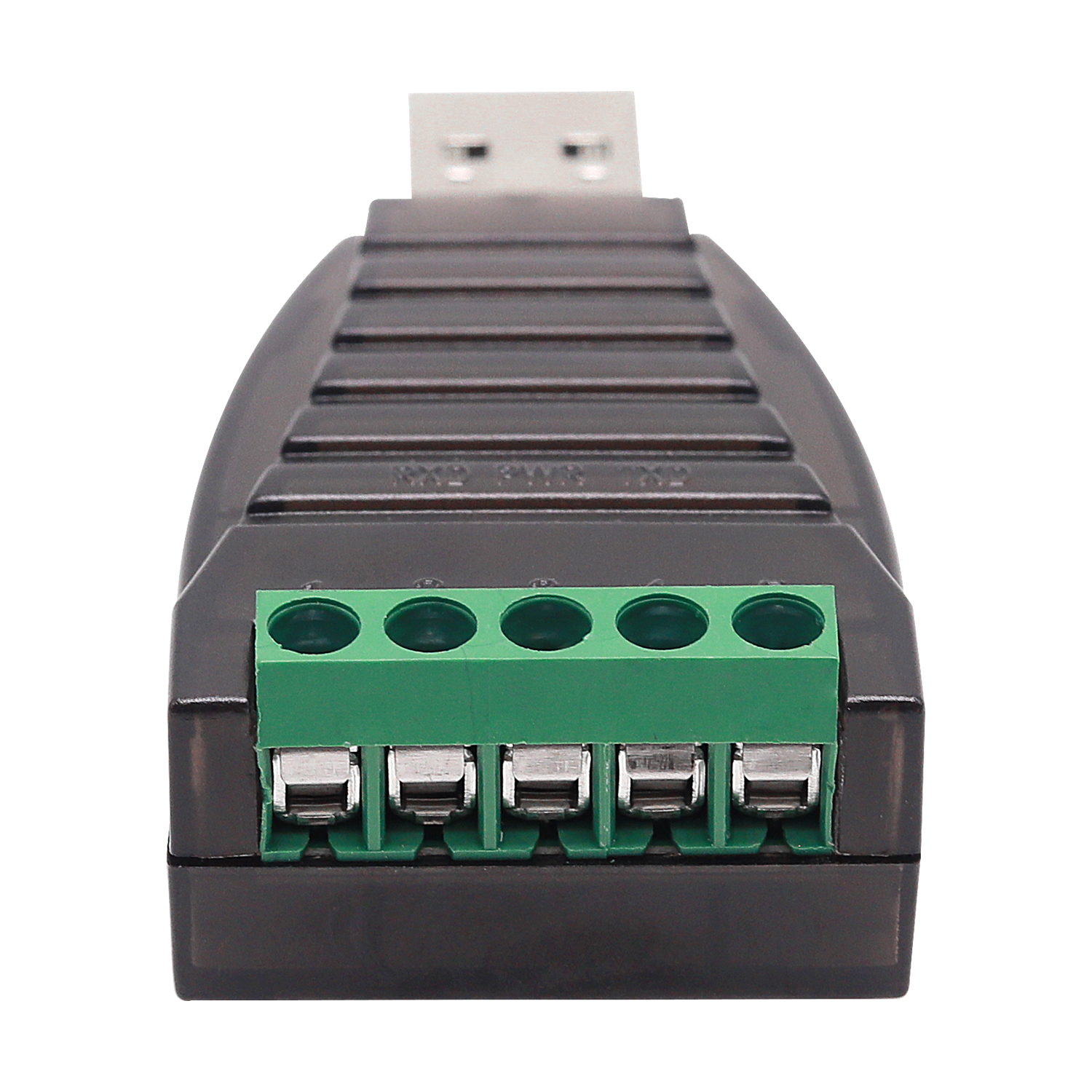

產品名稱：USB轉RS-232/RS-485接口轉換器
產品型號：UT-8312C
主控芯片：USB轉高速串口芯片CH343P
工作溫度：-40℃到+85℃
傳輸距離：RS-232信號端5米，USB口不超過5米，RS-485信號端1200米（9600bps時），USB口不超過5米
一、產品概述
隨著PC產業的不斷發展，USB接口正在逐漸替代老式PC的各種低速外圍接口。然而，目前工業環境中許多重要的設備仍然使用RS-232/RS-485接口界面設計，因此許多用戶使用USB到RS-232/RS-485轉換器來實現PC機與RS-232/RS-485設備之間的數據傳輸。
UT-8312C是一款通用的USB轉RS-232/RS-485 轉換器，無需外加電源、兼容USB、 RS-232、RS-485標準，能夠將單端的USB信號轉換RS-232、RS-485信號。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號(如 RTS、DTR 等)無需跳線設置實現全雙工(RS-232)、半雙工(RS-485) 模式轉換，即插即用。 確保適合一切現有的通信軟件和接口硬件。
UT-8312C接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接128個RS-485接口設備，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有USB到RS-232、USB到RS-485轉換。
二、主要功能
UT-8312C接口轉換器支持以下四種通信方式：
（一）點到點RS-232全雙工
（二）點到點RS-485兩線半雙工
（三）點到多點RS-485兩線半雙工轉換器作為全雙工或半雙工接線時，為了防止信號的反射和干擾，需在線路的終端接一個匹配電阻（參數為 120 歐姆1/4W）
三、規格參數
● 標準：符合USBV1.0、1.1、2.0標準，兼容TIA/EIA標準
● 主控芯片：采用USB轉高速串口芯片CH343P，實現 USB 轉高速異步串口，同時支持
通訊波特率的自動識別和動態自適應
● USB 信號：VCC、DATA+、DATA-、GND、FG
● RS-232信號：TXD、RXD、GND
● RS-485信號：T/R+、T/R-
● 輸入電壓：從電腦主機端取電，工作電壓5V±5%
● 傳輸介質：雙絞線或屏蔽線
● 工作方式：RS-232全雙工，點對點；RS-485半雙工，點對點或多點
● 方向控制：采用數據流向自動控制技術，自動判別和控制數據傳輸方向
● 負載能力：RS-485支持點到多點每臺轉換器可允許連接128臺RS-485接口設備
● 傳輸速率：RS-232(300bps-115.2Kbps)
RS-485(300bps-3Mbps)
● 接口防護等級：RS-232/485接口接觸±6KV ESD防護、空氣±8KV ESD防護
RS-232/485接口差模±500V雷擊浪涌防護
USB接口輸入過流保護
● 接口形式：USB端A類接口公頭，5PIN接線端子
● 信號指示：2個信號指示燈發送（TXD）、接收（RXD），1個電源指示（PWR）
● 傳輸距離：RS-232信號端5米，USB口不超過5米
RS-485信號端1200米（9600bps時），USB口不超過5米
● 產品尺寸：62mm×33mm×16mm（長×寬×高）
● 使用環境：-40℃到+85℃，相對濕度為5%到95%
● 支持Win98/Win2000/WinXP/Vista/Win7/8/8.1/10/11/Linux/Mac等

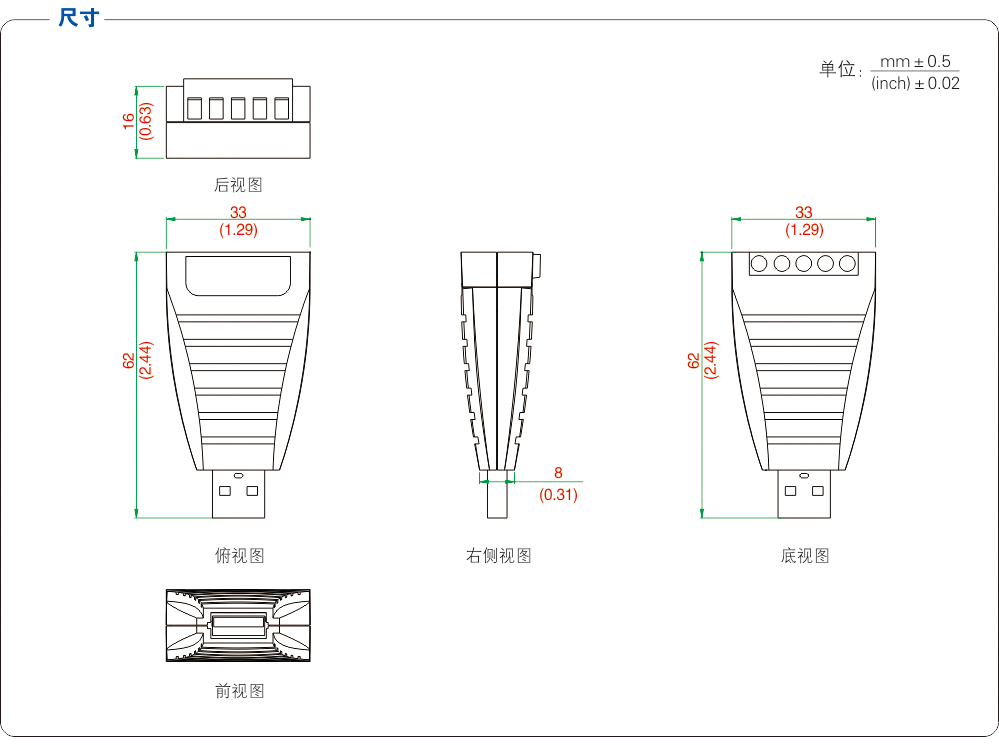

四、產品尺寸
