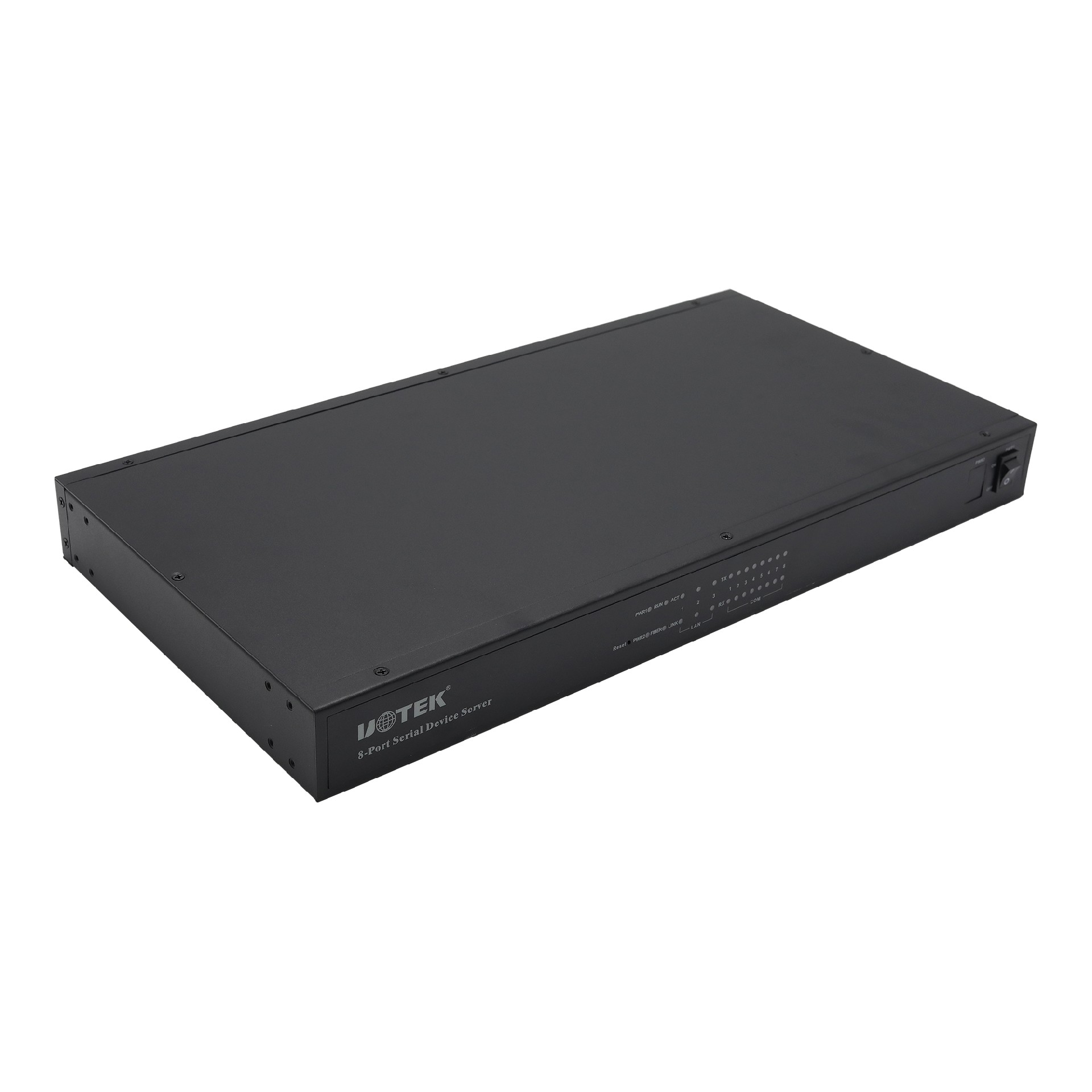

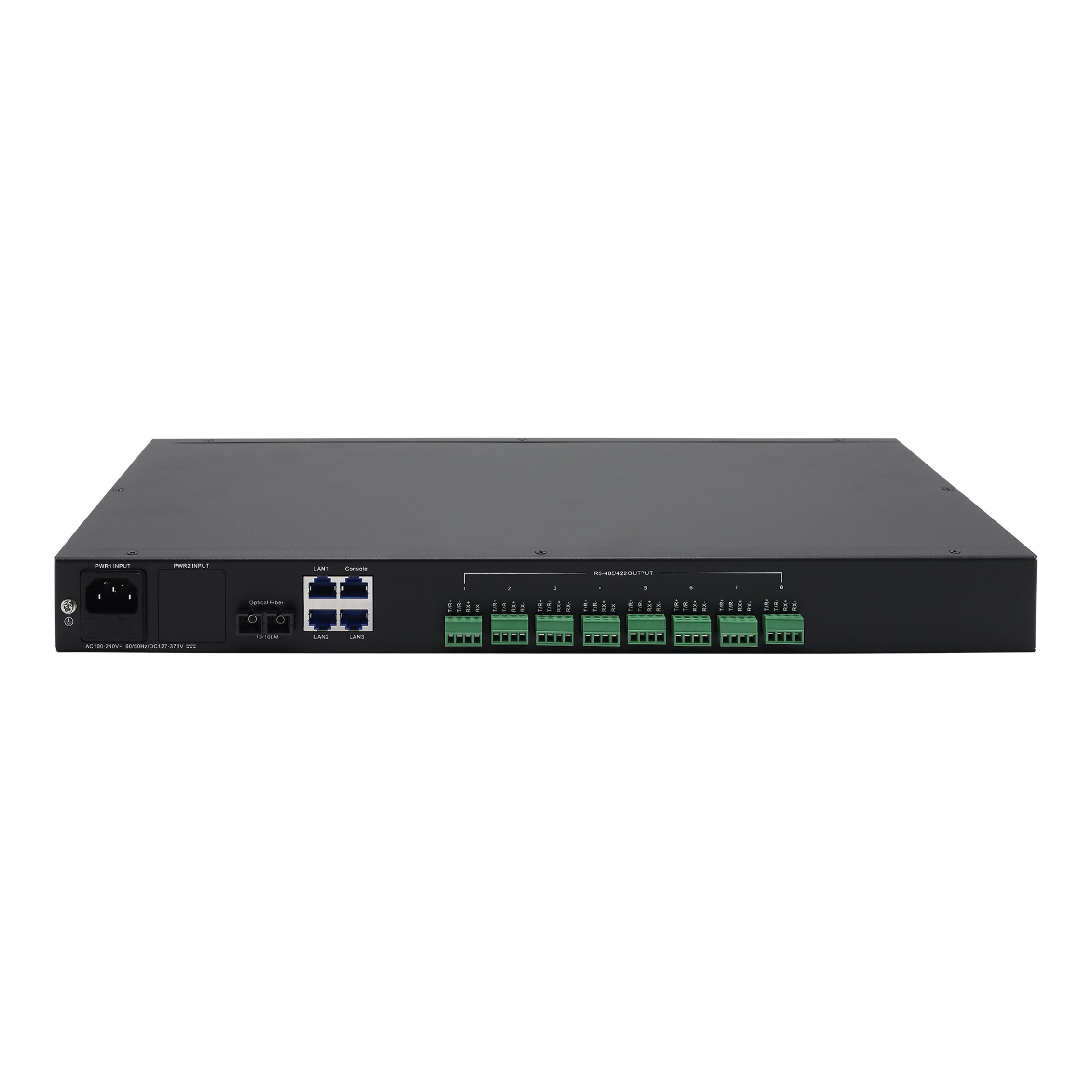

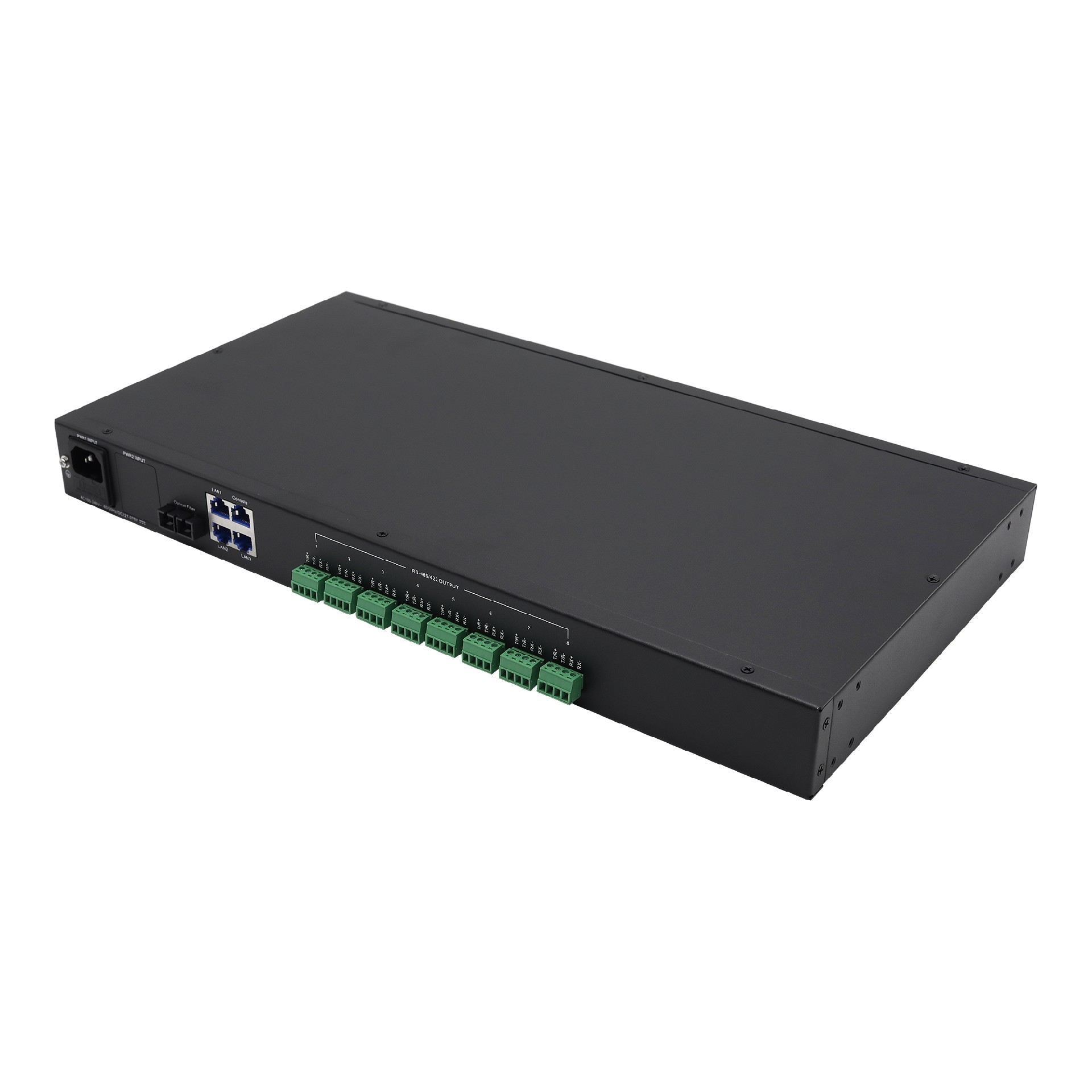

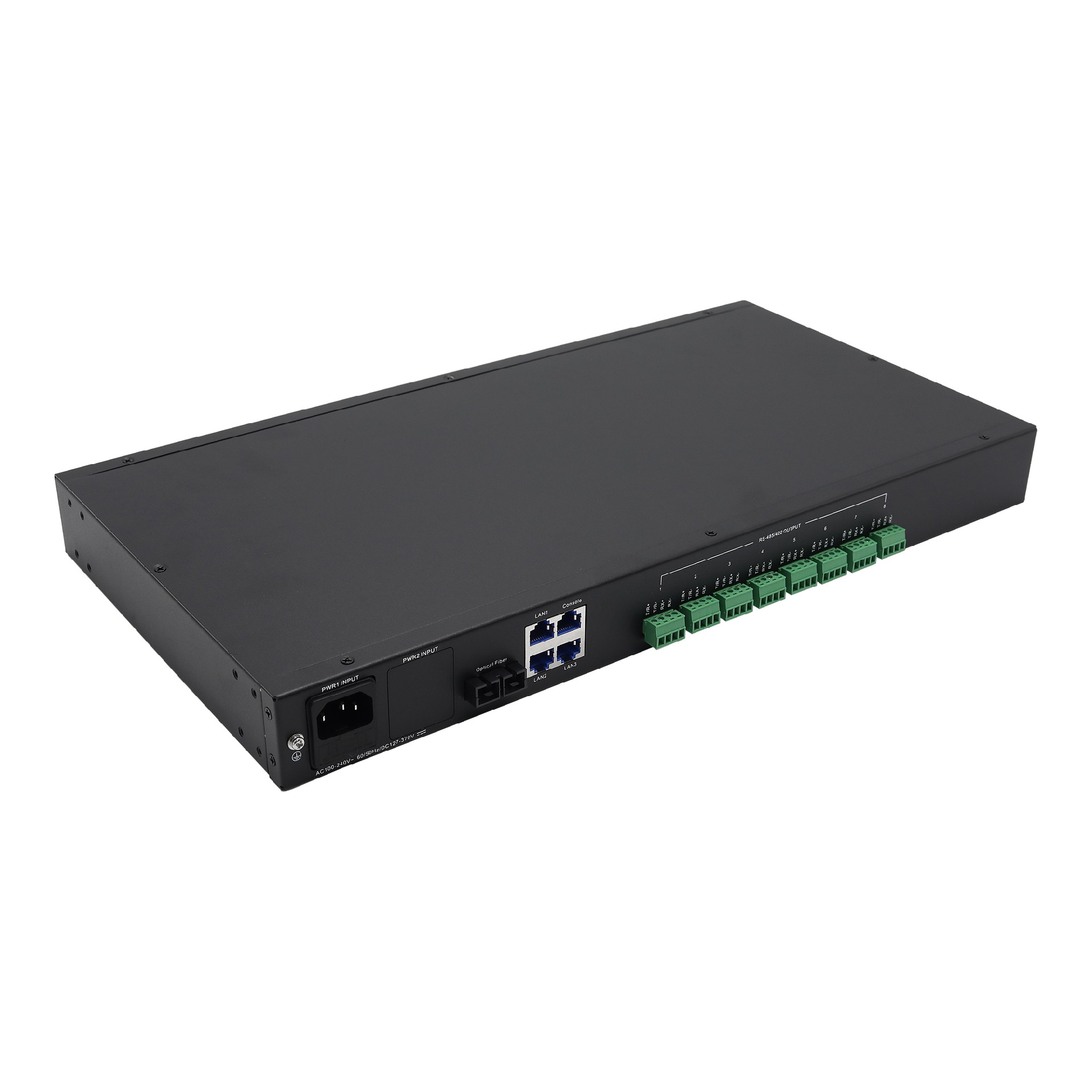

產品名稱：1U 機架式 8 口 RS485/422 隔離型串口服務器 產品型號：UT-6008M-I 防護等級：IP30 傳輸距離：1200m 工作溫度：-20~75°C
一、產品概述
產品支持串行終端到TCP/IP之間數據轉換，內部集成TCP/IP協議棧，實現RS-485/422串口與 TCP/IP網絡接口的數據雙向透明傳輸，使得串口設備能夠具備聯網功能。內部集成 ARP，IP，TCP， HTTP，ICMP，UDP 等協議。所有程序提供中英文界面，有設置向?qū)В子诓僮鳌?廣泛用于工業控制，設備自動化，物聯網，環境監控，智能交通，動環監控等領域。
二、功能特性
支持8路互相隔離RS-485/422串口，使設備更安全可靠；
串口信號與系統信號使用數字容隔IC實現隔離,隔離耐壓可達1.5KV；
支持3路10/100 Base-T(x)以太網接口，交換機模式；
支持Reset 鍵恢復出廠設置；
每路串口提供4路信號，分別是T/R+,T/R-,RX+,RX-；
支持RS485撥動開關選擇終端電阻和總線上下拉電阻配置；
串口保護：RS-485/422浪涌10/700us共模:2KV/差模1KV；
支持MCP、VCOM虛擬串口；
以太網口高達1.5KVAC隔離保護；
支持Web固件升級。
三、規格參數
| 接口 | |
| 電源接口 | 3芯品字頭插座 |
| 以太網接口 | 3×RJ45，1×10/100Base-T(x) |
| 調試Console口 | 1×RJ45 |
| 串行接口 | 8×4pin 3.81端子，RS485/RS422二合一 |
| LED指示燈 | PWR1、PWR2電源指示燈，RUN運行指示燈，16個串口收發指示燈按鍵：1個出廠復位按鍵RESET |
| 電源需求 | |
| 輸入電壓 | 100-240VAC/50Hz，可選擇雙路電源供電 |
| 功耗 | |
| 最大輸入功耗 | 3.3W |
| 機械特性 | |
| 外殼 | IP30防護等級 |
| 重量 | 2.75Kg |
| 安裝方式 | 1U機架式安裝 |
| 尺寸（長×高×寬） | 440 mm×230mm×44mm（不含安裝件） |
| 傳輸距離 | RS-485/422：1200m |
| 工作環境 | |
| 儲存溫度 | -40~85°C |
| 工作溫度 | -20~75°C |
| 相對濕度 | 5% ~95% (無凝結) |
| 支持協議 | IP、ICMP、UDP、TCP、HTTP、TELNET、DNS、 DHCP |
| 工作模式 | VCOM,TCP SERVER,TCP CLIENT, UDP, Serial Telnet Mode , Remote Pair mode, RFC 2217、Modbus TCP Server、Modbus TCP Client |
| 串口參數 | |
| 接口類型 | RS-485、RS-422 |
| 波特率 | 300-921600bps |
| 校驗位 | None、Odd、Even、Mark、Space |
| 流制 | RTS/CTS、XON/XOFF |
| 數據位 | 7、8 |
| 停止位 | 1、1.5、2 |
| 認證標準 | |
| EMC | EN 55032/24 |
| EMI | CISPR 32，F(xiàn)CC Part 15B Class A |
| EMS | IEC61000-4-2 ESD 接觸6KV,空氣8KV |
| IEC61000-4-3 RS 3V/m | |
| IEC61000-4-4 EFT 電源2KV,信號1KV | |
| IEC61000-4-5 Surge 電源2KV，信號2KV | |
| IEC61000-4-6 CS 3V/m | |

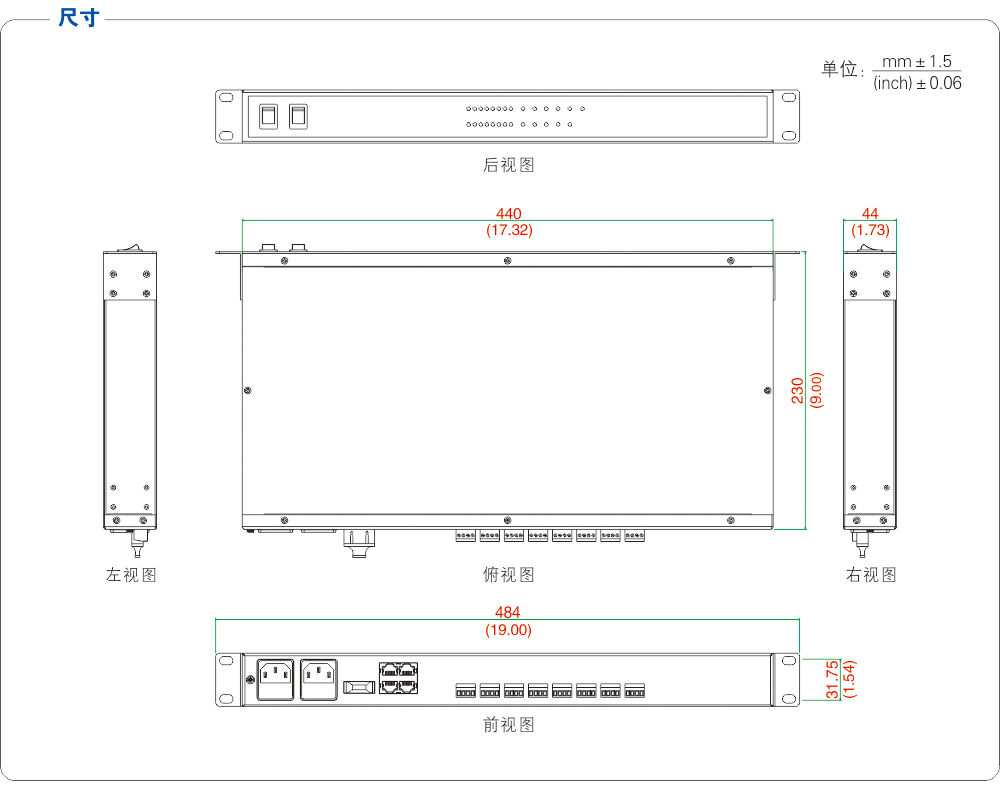

四、產品尺寸
五、訂購信息
