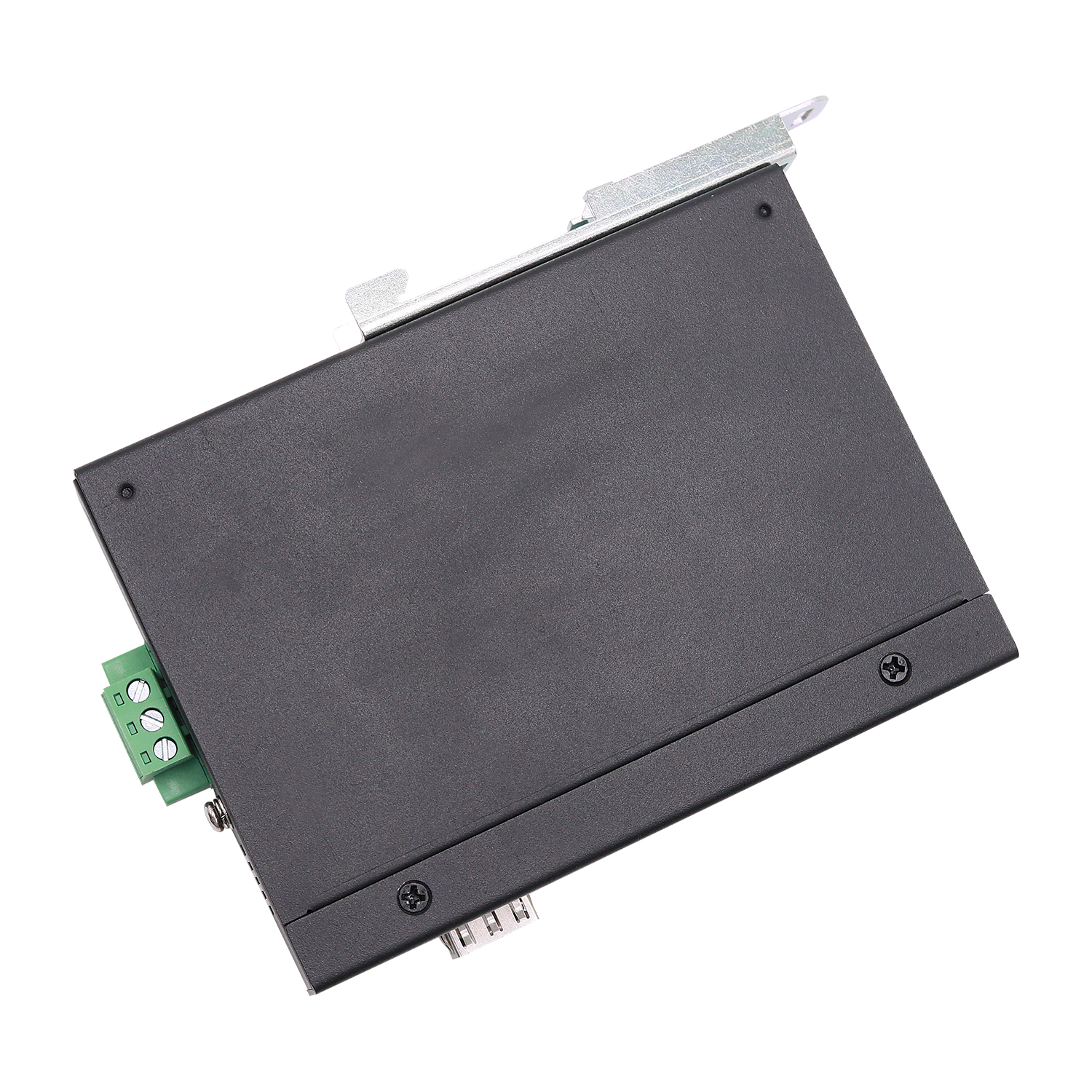

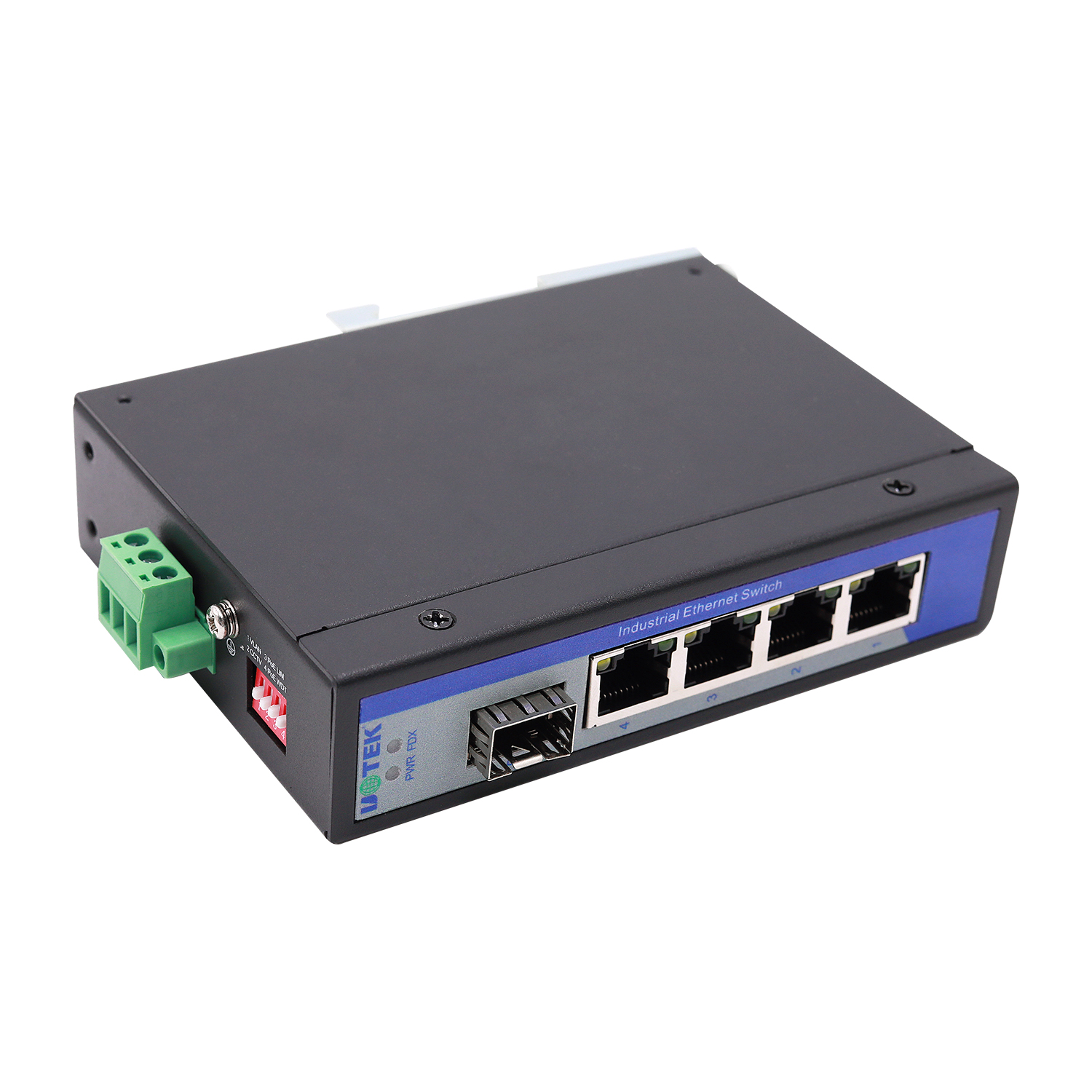

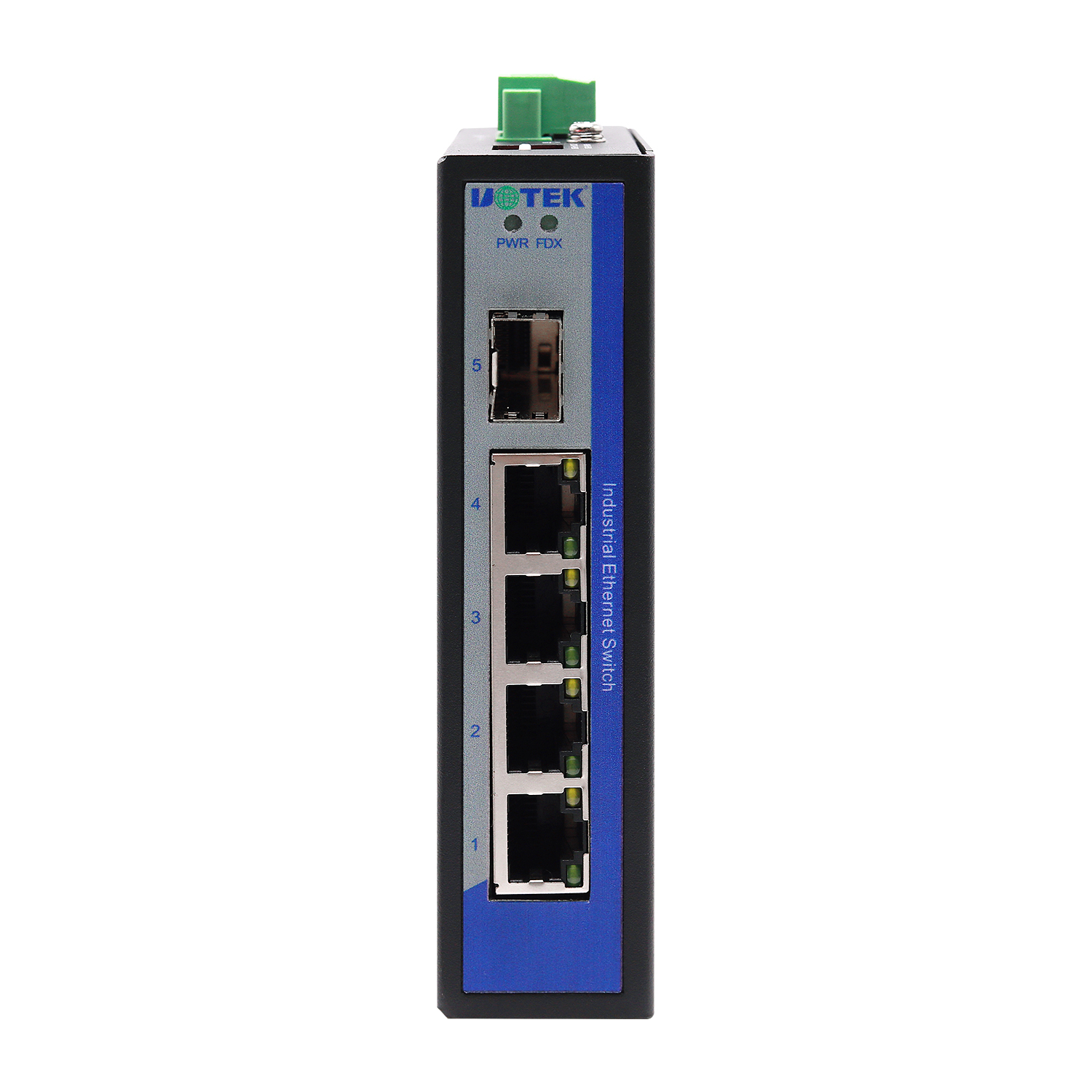

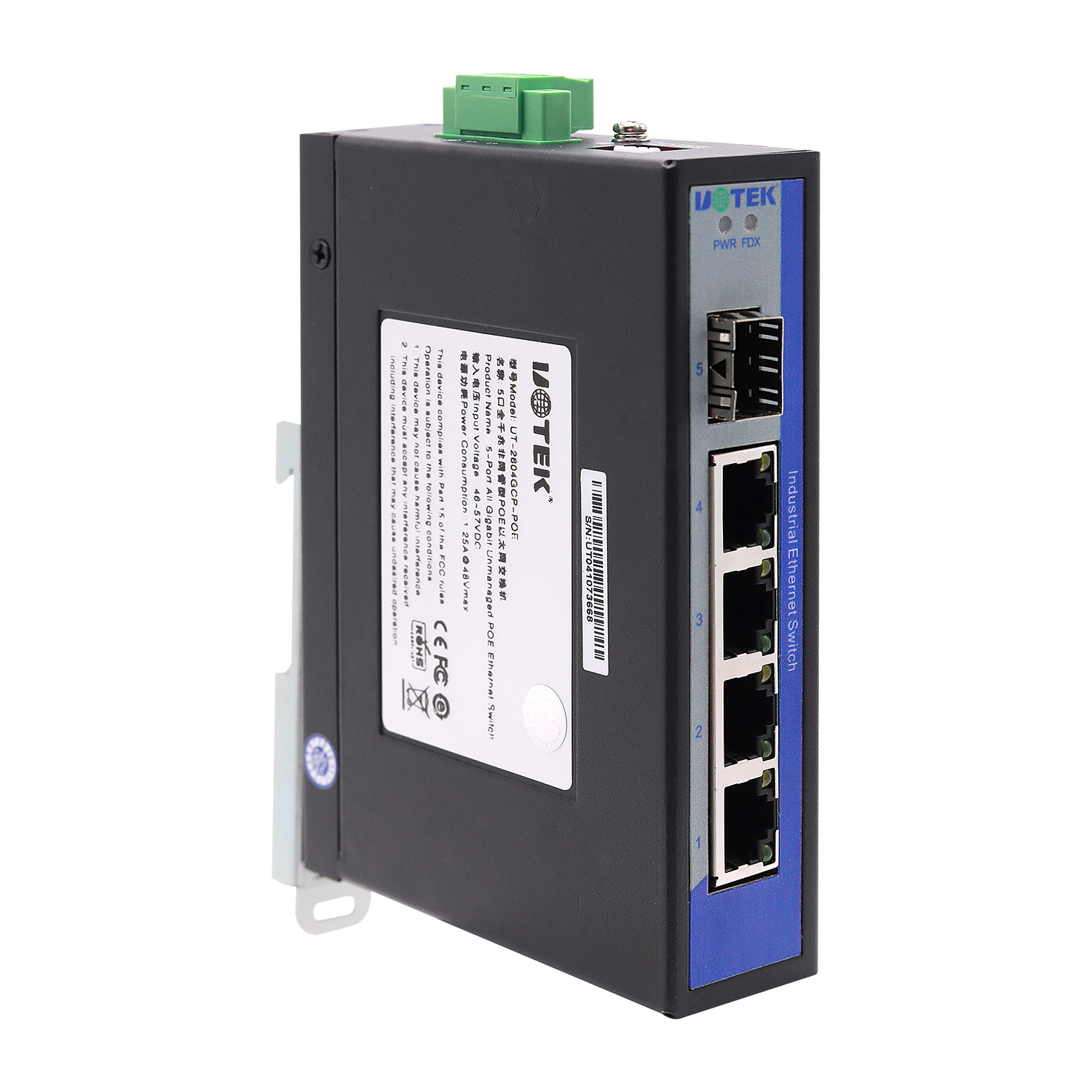

產品名稱： 4口千兆POE光纖收發器
產品型號：UT-2604GCP-POE
工作溫度：-40℃～75℃
防護等級：IP40
安裝方式：導軌式/壁掛式安裝
一、產品概述：
UT-2604GCP-POE是4口千兆POE光纖收發器，4路千兆以太網端口(其中1~4口支持POE以太網供電)，可以為IEEE 802.3af/at設備（PD）供電，1路千兆SFP光口，消除了額外的布線需求，提供直流輸入正反接保護防止燒壞儀器， 外觀設計精巧，同時支持工業標準的導軌式和壁掛式安裝，所以它非常容易安裝應用在任何工業網絡上。該產品提供3種工作模式：延長、標準和VLAN模式，提供POE看門狗功能和POE功率限制功能，專門解決工程中出現的設備死機。
二、功能特性：
支持4路千兆POE(IEEE802.3af/at)
支持全雙工或半雙工模式，并帶有自動協商能力
10/100/1000Mbps自動適應
網口支持全自動交叉識別，無需手動操作開關
即插即用，方便使用
工作溫度：-40℃～75℃
電壓輸入：48VDC(46-57V)
三、規格參數：
標準
IEEE 802.3af/at適用于POE
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-T(X)
IEEE 802.3ab 1000Base-T
IEEE 802.3x
IEEE 802.3z
接口
光纖端口：1個1000Base-X端口（SFP接口）
RJ45端口：4個10/100/1000Base-T端口MDI/MDI-X自適應
LED指示燈： 電源指示燈，RJ-45指示燈，POE指示燈
POE供電方式：+（1，2）pins，-（3，6）pins
交換性能
轉發速率：1488095pps
傳輸模式：存儲轉發
MAC地址空間：2K
緩存空間：1Mb
背板帶寬：10G
最大幀長：16KB
電源需求
輸入電壓：48VDC(46~57V)
接口端子：1個可插拔的3針接線端子
過載保護：提供
反接保護：提供
功耗
單路POE網絡接口可達30W，總功耗不超過60W

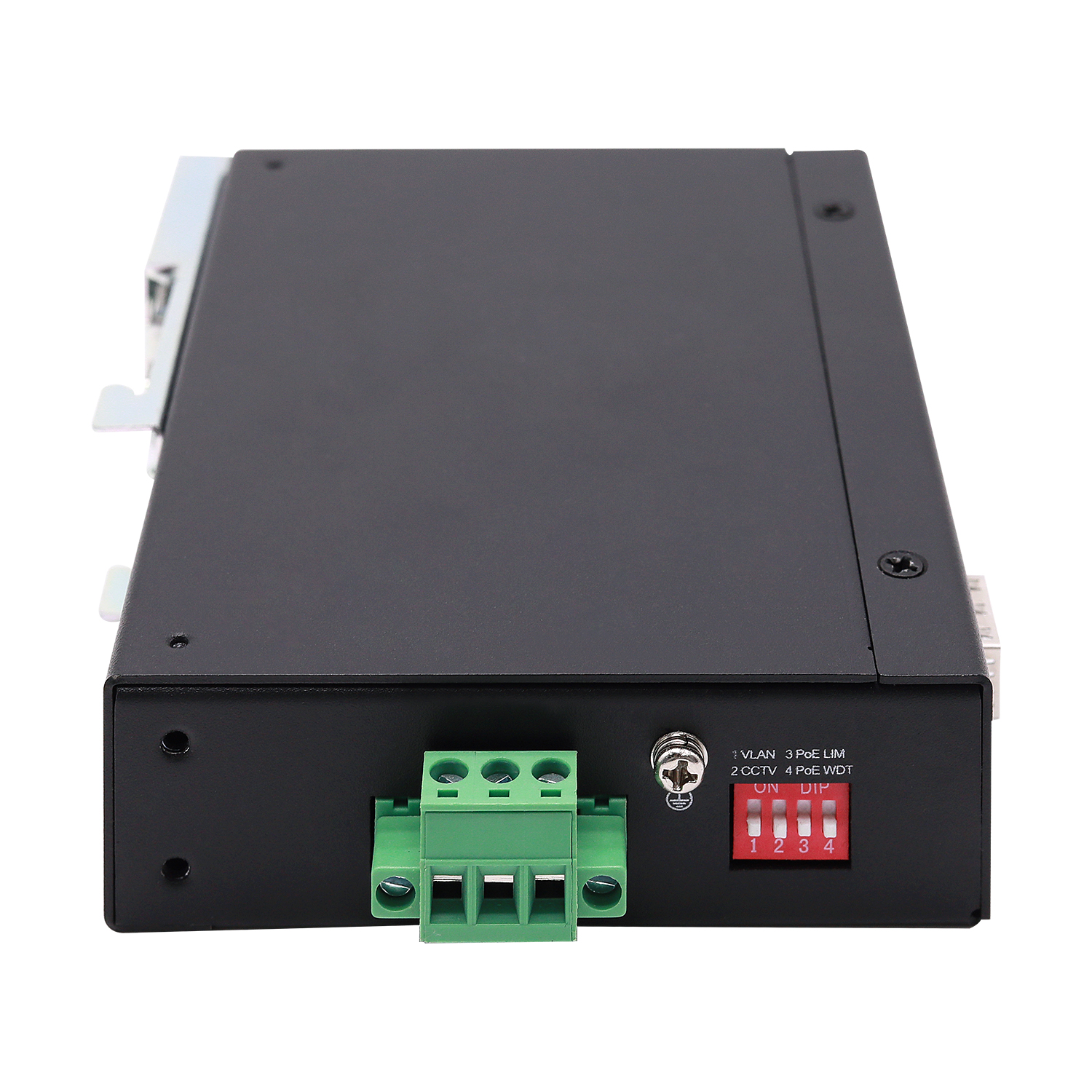

按鍵功能
VLAN模式：開啟時，設備1-4端口相互隔離與5口互通，防止廣播
風暴；關閉時，所有端口均可互相通信。
CCTV模式：下聯端口降速10M自協商，有效傳輸距離可達250米，適應遠距離監控供電。
POE LIM模式：POE功率限制，每端口功率限制為30W(IEEE802.3at供電機型)，超過30W，結束此端口終端供電；超過整機POE功率，
通過優先級端口供電，供電優先級順序?yàn)椋旱?端口最高，依次降低優先級。
POE WDT（看門狗）模式：交換機自動檢測PD設備端工作情況，發現異常交換機自動重啟PD設備。
機械特性
外殼：IP40防護等級
安裝方式：導軌式或壁掛式安裝
重量：677g
尺寸（W x H x D）: 30mm x 125mm x 90mm
包裝尺寸
250mm x 205mm x 55mm
工作環境
工作溫度：-40℃～75℃
儲存溫度：-40℃～85℃
相對濕度：0～95% (無凝露)
行業標準
EMI
FCC Part 15，CISPR (EN55022) class A
EMS：
IEC(EN)61000-4-2(ESD)
IEC(EN)61000-4-3(RS)
IEC(EN)61000-4-4(EFT)
IEC(EN)61000-4-5(Surge)
IEC(EN)61000-4-6(CS)
IEC(EN)61000-4-8
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
IEC 60068-2-6(Vibration)

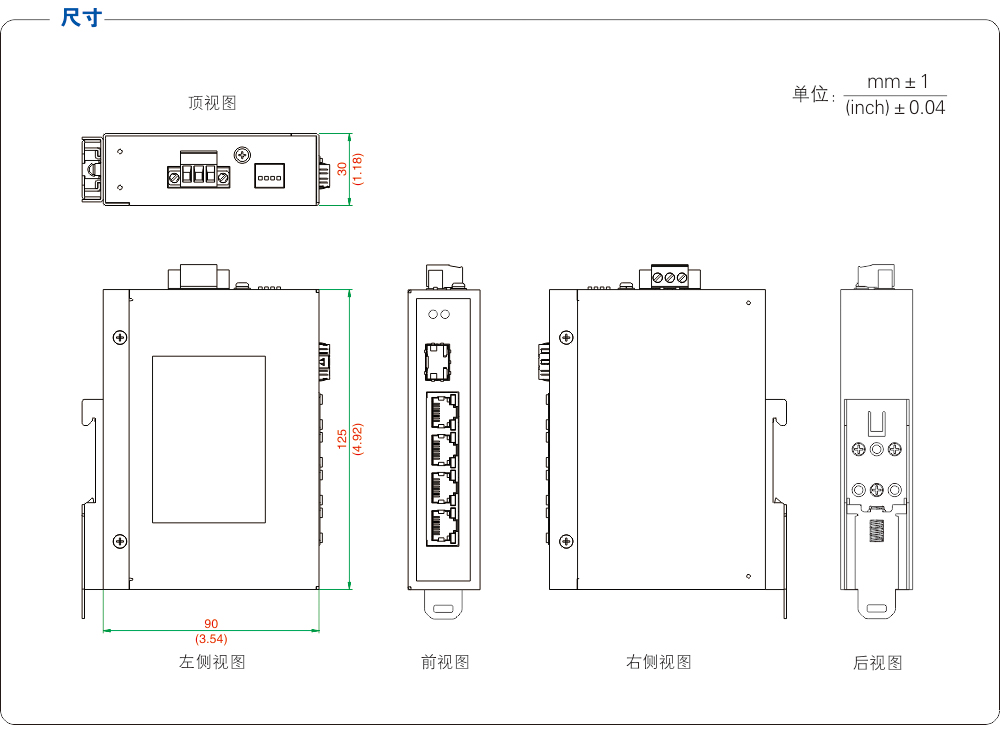

四、產品尺寸：

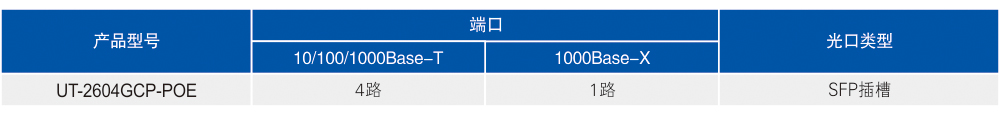

五、訂購信息：
