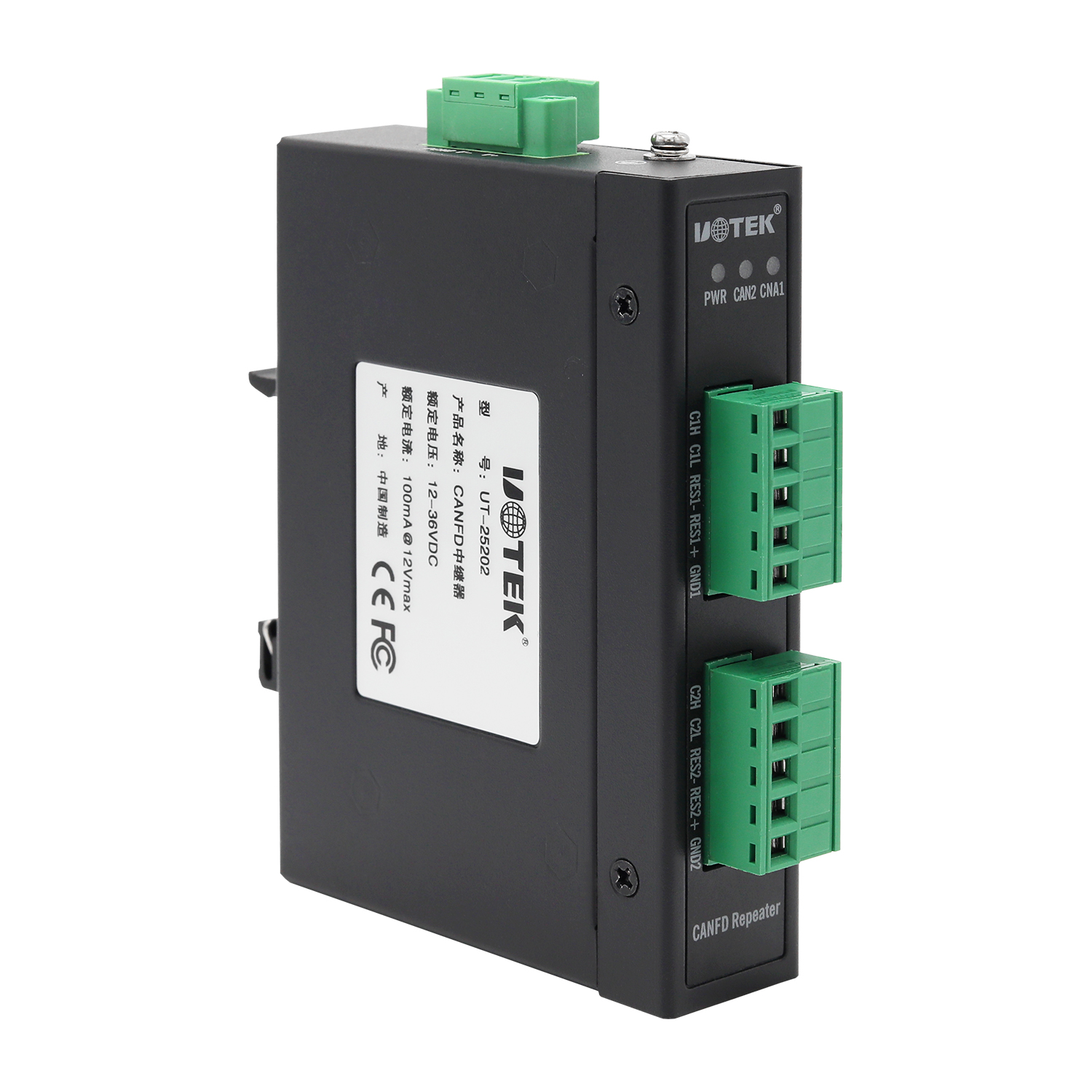

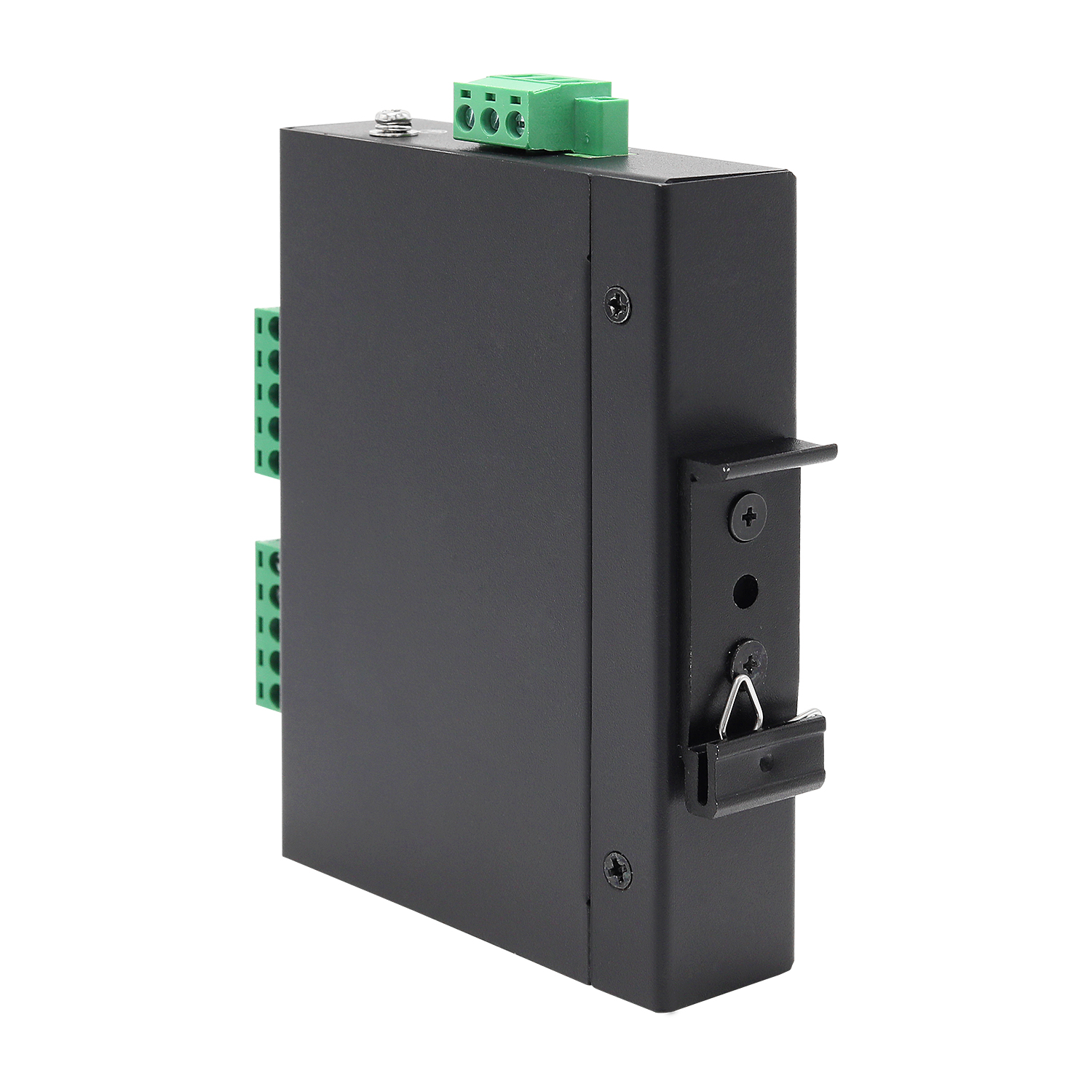

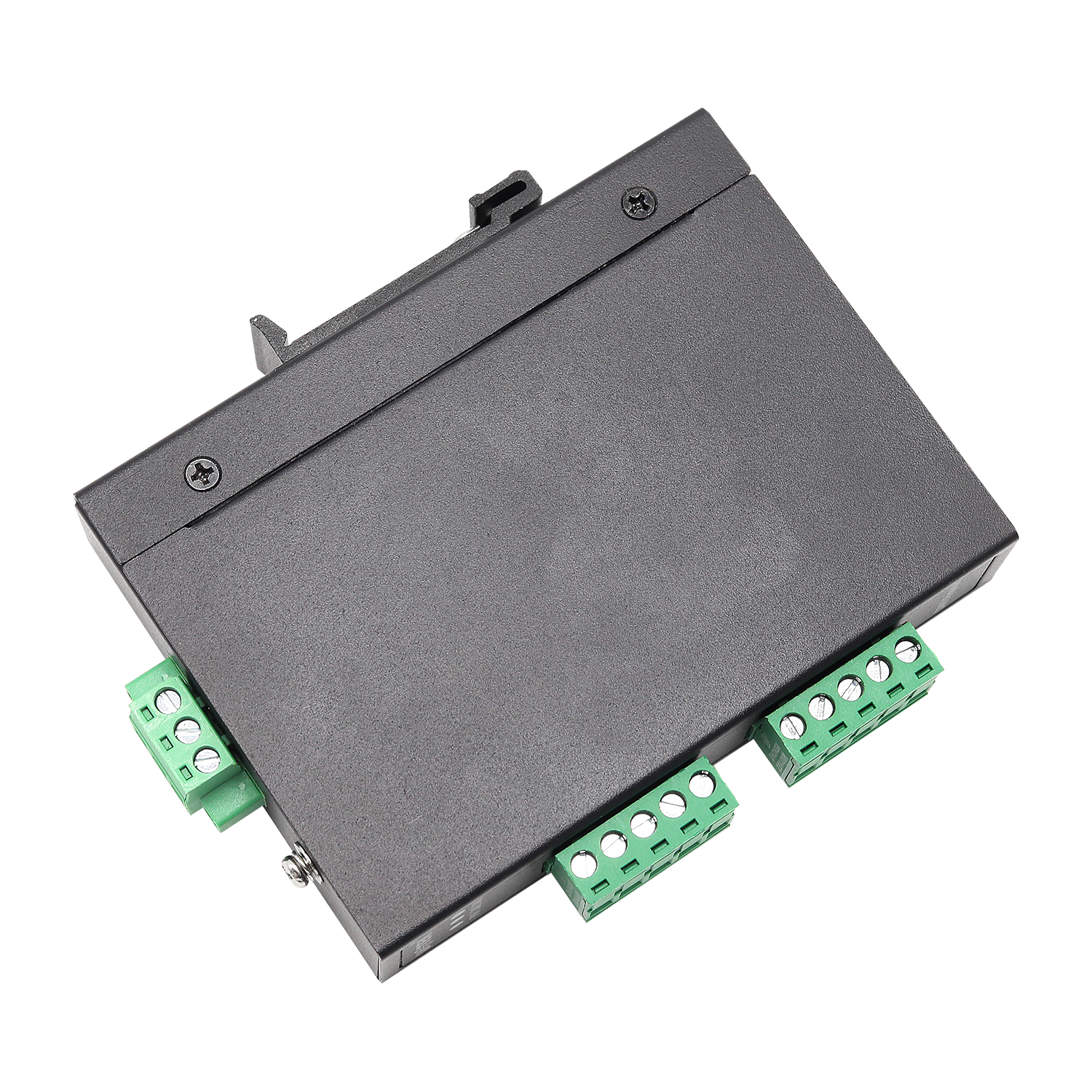

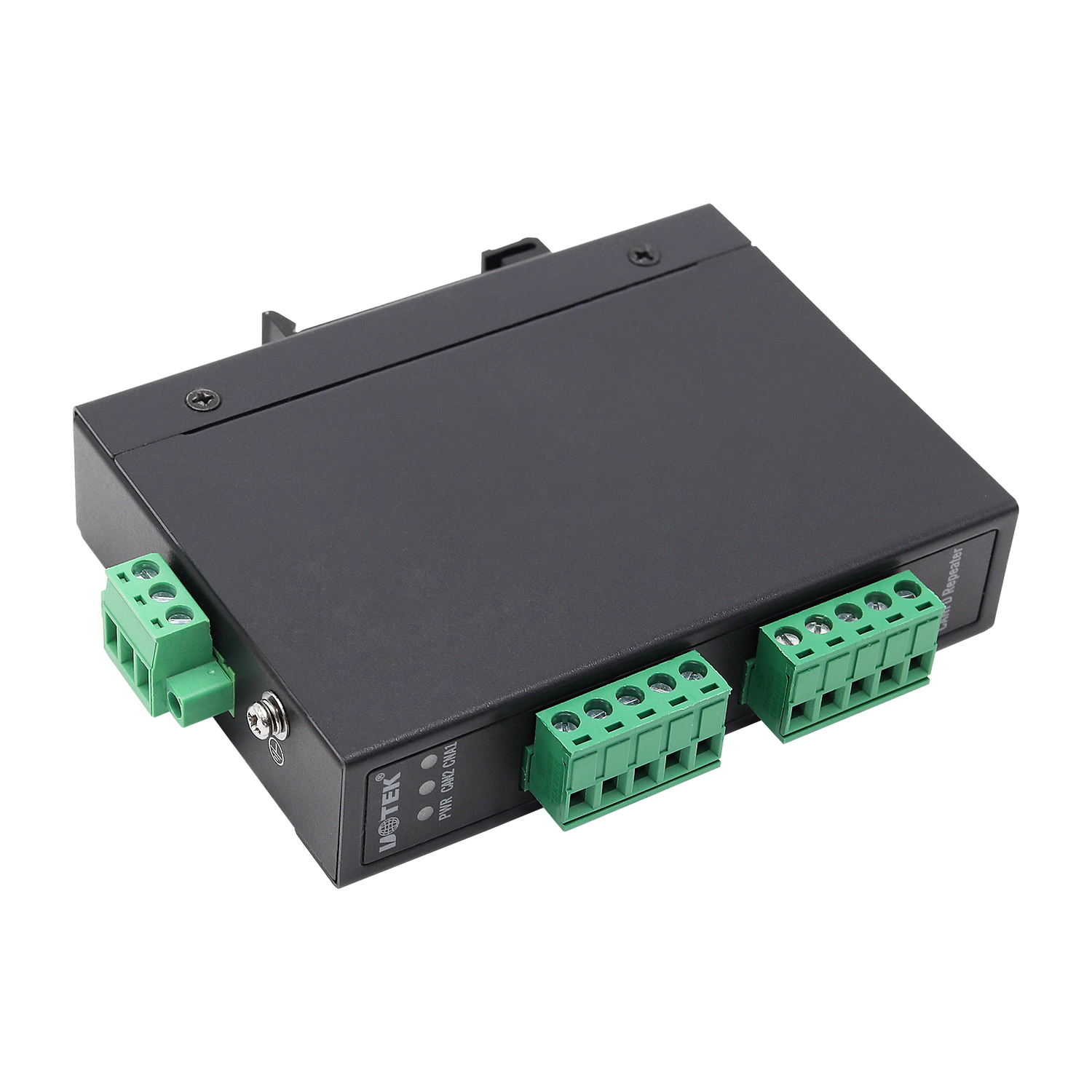

產品名稱：UT-25202 CANFD 中繼器
產品型號：UT-25202
工作溫度：-40~+85℃
靜電保護：空氣±8kV，接觸±6kV
浪涌防護：電源口：1.2/50us 共模 2kV，差模 1kV
產品概述：
UT-25202 是一款高性?xún)r(jià)比工業級 CAN 總線隔離中繼器，廣泛用于汽車電子、工業自動控制設備、安全防范系統、智能儀器儀表等場合。產品提供 1.5KV 電氣隔離，總線雙向仲裁、波特率自適應設計，協議透明。
產品功能、特性：
· 支持 CAN2.0、CAN-FD 協議
· 磁耦合隔離技術，2.5KV 電氣隔離，接口浪涌保護
· 電源、CAN 總線前級后級三端隔離
· 110 節點總線負載能力
· 工作電壓：12-36VDC
· 工作電流：≤100mA@12V
· 工作溫度：-40~+85℃
· 儲存溫度：-40~+85℃
· 工作濕度：5~95%（無凝露）
· 儲存濕度：5~95%（無凝露）
· 靜電保護：空氣±8kV，接觸±6kV
· 浪涌防護：電源口：1.2/50us 共模 2kV，差模 1kV
· 內置總線仲裁邏輯，總線數據 LED 指示
· 支持接口終端電阻手動開關，終端電阻值為 120Ω

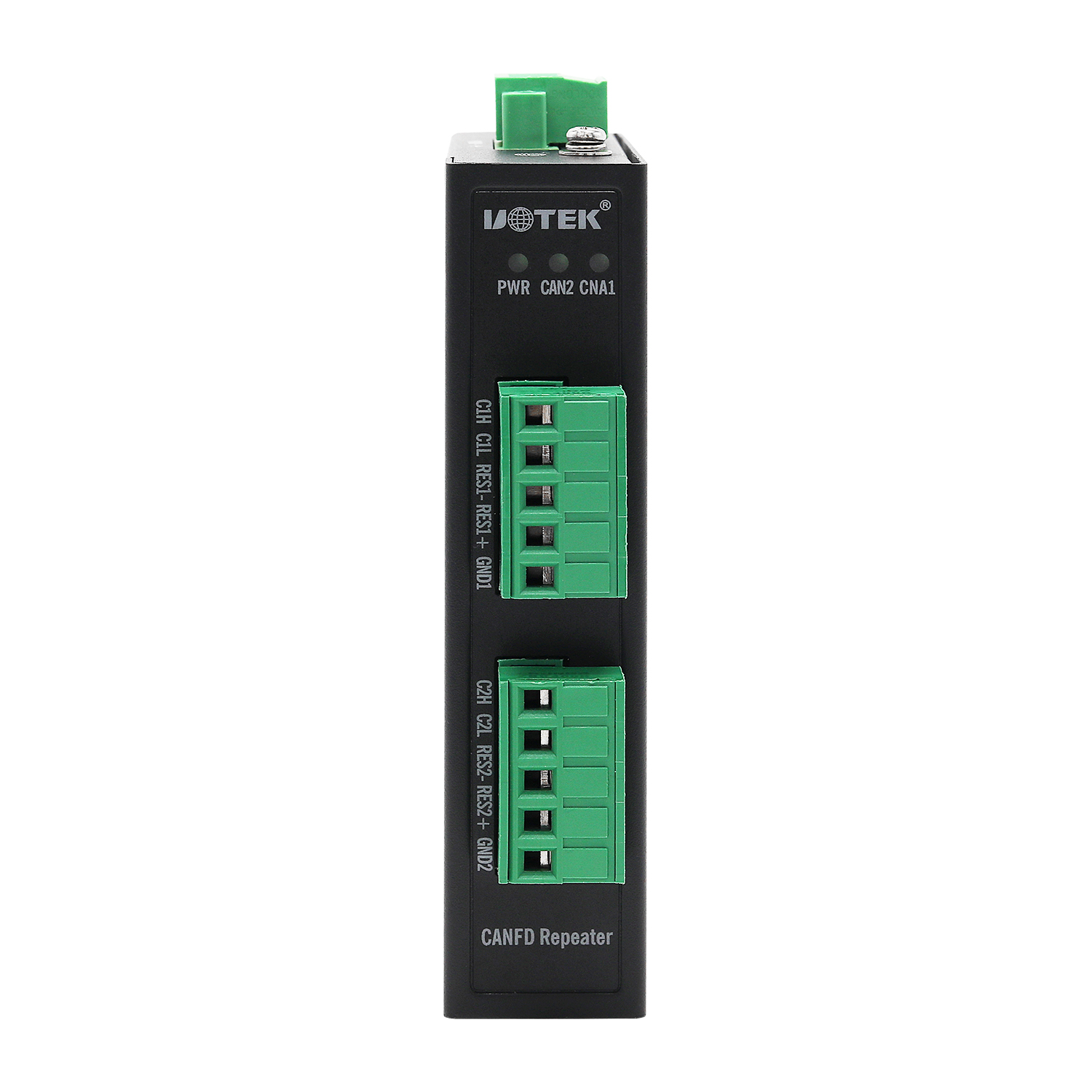

指示燈
PWR：綠色，電源指示燈；供電正常時長亮。
CAN1：綠色，通訊指示燈；當 CAN1 收發數據時，指示燈閃亮，發送接收完成熄滅。
CAN2：綠色，通訊指示燈；當 CAN2 收發數據時，指示燈閃亮，發送接收完成熄滅。

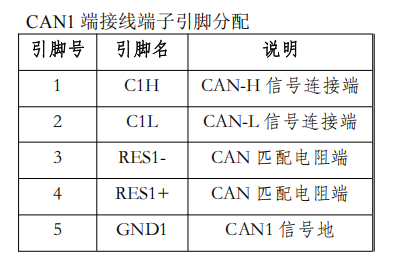

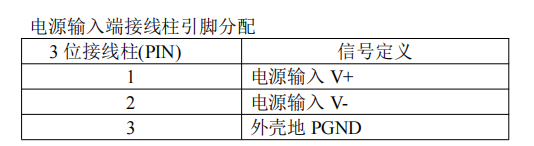

引腳定義：

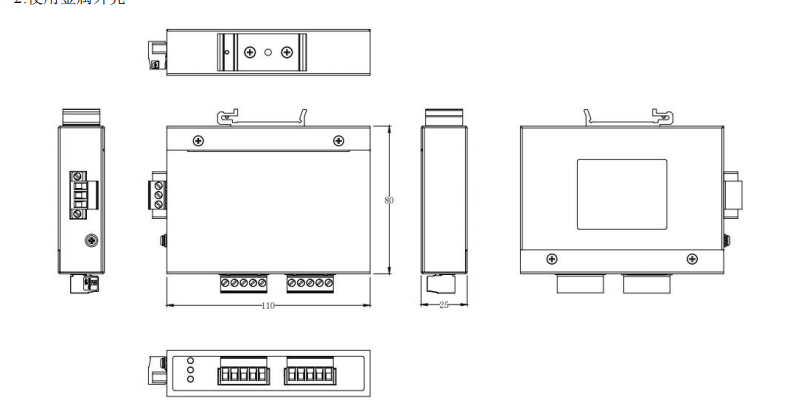

產品尺寸：
